Как установить рольставни

Рольставни на окна: конструкция

Как собираются рольставни

Полотно рольставней

Полотно рольставней набирается из ламелей. Это чем-то похоже на жалюзи, но каждая планка цепляется прямо за соседнюю посредством особых зубцов и крючков. При наборе полотна одна ламель сбоку вставляется в другую, пока не наберется нужное количество. Поэтому измерения с точностью до миллиметра смысла не имеют. При необходимости к полотну просто добавляется одна лишняя ламель, которая останется намотанной на стержень в коробе. Естественно, заказчику придется за это заплатить чуть больше.

Ламели бывают трех типов:

• С мягким заполнителем.
• С твердым заполнителем.
• Пустотелые.

Из сказанного нужно вынести одно: иной вид полотна имеет лучшие утеплительные свойства. Поясним. При сборке ламели с боков через одну закрываются заглушками, так называемыми замками. Если профиль полый, то ветер будет гулять внутрь, как захочет. Понятно, что особого тепла от такой конструкции ожидать не приходится. Заглушки нужны, чтобы ламели не рассыпались после сборки. Они свободно ходят друг относительно друга.

Сборка рольставней

Нижняя ламель особая. Ее могут называть, например, концевым профилем. Она и по форме сечения отличается, и назначение имеет несколько другое. Именно на концевой профиль монтируется пластинка для защелкивания на нижнее обрамление. Это нужно, чтобы предотвратить (или усложнить) несанкционированный доступ. Ну, и чтобы ламели сидели плотно, не болтались.

Боковые направляющие и нижнее обрамление рольставней

Профили торцами скользят по двум полозьям. Это обеспечивает безупречное закрытие и поднятие рольставней в любую погоду. Кроме того значительно усложняет доступ внутрь и препятствует раскачиванию полотна ветром. Особенности монтажа боковых направляющих таковы, что требуют от мастеров большой точности. Иначе полотно перекосится и заклинит. Мы уже не говорим про сложные погодные условия, когда снаружи может образоваться наледь. Итак, требования для установки рольставней следующие:

1. Поверхность под монтаж должна лежать в одной плоскости быть ровной и твердой.
2. Допускается несоосность двух направляющих 1,5 мм на каждый метр профиля, но не более 5 мм в целом по всей длине.
3. Разность диагоналей прямоугольника, образованного направляющими не должна превышать 2 мм (а для оконной рамы 5 мм).

Короб рольставней

Если говорить более точно, то все компоненты рольставней нарезаются. Это ламели, направляющие, обрамление, ось намотки полотна. Боковины корпуса тоже изготавливаются по результатам измерений и заполняются двигателем, системой убирания ставней. В этом смысле продукт мало отличается от пластиковых окон. Именно так! Установка рольставней на окна ведется под ключ. Готовые решения в офисе дилера служат только для демонстрации.

Поэтому по месту в коробе сверлятся отверстия под крепление на стену, крепежные заклепки и вход внешней электросети. В результате получается, что все сделано по месту. Именно благодаря этому готовые рольставни так хорошо смотрятся. У короба в нижней части есть две консоли, куда цепляются направляющие профили. Чтобы все это лучше держалось под крепление делают выемку. Каждая направляющая обрезается фигурно так, чтобы на пару сантиметров зашла в короб. Это гарантирует хорошую стартовую позицию для полотна.

Монтаж ведется сразу и короба, и обеих направляющих. Диаметр отверстий обычно под дюбели или винты на 7-8 мм. Причем с внешней стороны направляющих профилей сверлится чуть больше под заглушки. От 11 до 14 мм. Этот же ход позволяет безболезненно провести монтаж. Обычно установка рольставней на окна выглядит так:

1. Двое держат короб с направляющими, один из них отслеживает состояние конструкции по уровню.
2. Третий как по шаблону сверлит стену.

Проводится крепление короба и направляющих на стену. Здесь самое время проверить отклонения и измерить диагонали. Напоминаем, что разница между ними не должна быть более 2 мм. Передняя часть корпуса пока что не одевается. На ось и ригелями крепится полотно. Делается это так:

1. Нужно протиснуть спереди верх полотна над осью, между нею и стеной.
2. Концевой профиль вставляется в направляющие, и все ламели поочередно опускаются.
3. Полотно доводится до упора в нижнее обрамление.

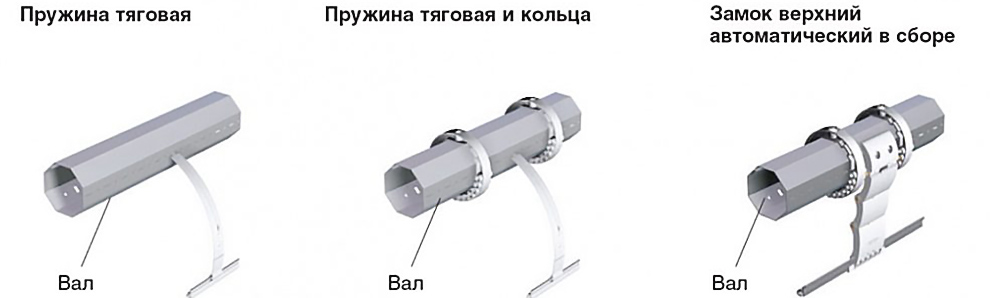

4. Крючки цепляются за ось тем методом, который рекомендован изготовителем.

Присоединяется электрическая проводка, и производится регулировка нижнего и верхнего концевых выключателей. Короб закрывается лицевой панелью, и рольставни готовы к эксплуатации. Это мы еще не рассмотрели, что управление бывает ручное, да еще и ленточное, кордовое или шнуровое. А двигатель обязательно дополняется аварийным дублированием, потому что и электричество могут выключить, и полотно иногда прихватывает льдом.

Рольставни на проем – современная альтернатива распашным дверям

Многие локации требуют особого отношения к оформлению интерьера. Роллетные системы – это универсальная, современная, стильная и доступная замена классических шкафов и ворот.

Лакокрасочное покрытие роллет проходит множество испытаний на предприятии: его искусственно состаривают, подвергают проверке с помощью спектрофотометра, погружают в камеру соляного тумана. Товар имеет соответствующие сертификаты и протоколы прохождения испытаний.

Покрытие роллет тестируется как самостоятельно, так и в сборке. Рольставни подвергаются циклу из 3000 открытий-закрытий для фиксации возможных повреждений.

Технология установки рольставен

Виды монтажа рольставен (накладной, наружный, комбинированный)

В зависимости от расположения короба, монтаж рольставен может быть трех видов:

• Наружный монтаж встречается наиболее часто, для его выполнения не требуется трудоемкая подготовка откосов, связанная с выполнением ниши под короб. При наружном типе монтажа ролльставен короб с роликовым полотном устанавливают над проемом, а направляющие шини – по обеим сторонам от него. Закрытые рольставни при этом полностью закрывают проем и находятся практически вровень с поверхностью стен.
• Встроенный монтаж позволяет расположить все элементы рольставен в нише оконного либо дверного проема. При встроенной установке двери и окна должны открываться в сторону, противоположную его установке.
• Для комбинированного монтажа нужна специальная выемка в верхней части проема. Ее выполняют при строительстве или реконструкции здания, изначально закладывая в проект. Комбинированный способ установки позволяет расположить рольставни внутри проема, и в открытом виде они не препятствуют открыванию окон в любую сторону.

КЛАССИЧЕСКАЯ НЕМЕЦКАЯ СХЕМА МОНТАЖА РОЛЬСТАВЕН

Направляющие расположены за четвертью с внутренней стороны. Короб обращен внутрь помещения и утоплен вверх в толщу стены. Окно ставится за плоскость рольставен и под короб.
При правильной конфигурации проемов обеспечивается высокая взломобезопасность – доступ к изделию невозможен, снаружи в проеме видно только полотно рольставни.

Схема подразумевает монтаж
рольставен до установки окон. Наряду с неоспоримыми преимуществами эта схема тянет за собой ряд проблем.

1. Как правило, эта схема может быть полноценно реализована только в случае, если верхняя часть оконного проема при строительстве здания выполнена специально под размещение короба. В уже
   построенных зданиях (коттеджах) обычно небольшой вылет верхней четверти (нужно min 180-200 мм), не позволяющий полностью утопить короб, а бетонный или металлический ригель над проемом не
   позволяют подрубить его до нужных размеров (к тому же неизвестно выдержит-ли здание такую подрубку).
2. Возникает проблема с теплоизоляцией короба. Ведь через щель для выхода полотна в короб свободно поступает холодный воздух с улицы, а холодная алюминиевая внутренняя стенка короба выходит
   в помещение. Если не принять мер к утеплению – в мороз появление конденсата и наледи на внутренней стенке короба неминуемо. Немецкие фирмы-производители предлагают пенопластовые
   утеплители, вставляемые внутрь короба. Однако, по нашему опыту, утепление оказывается недостаточным, они утепляют не всю поверхность короба и, кроме того, под них требуется применять короба не
   оптимального, а увеличенного размера (на один-два типоразмера больше), что может похоронить саму возможность монтажа изделий по классической схеме на конкретном объекте. Единственным
   вариантом решения этой проблемы является утепление короба оклейкой пенополиэтиленом вместе с изготовлением съемного утепленного кожуха, полностью закрывающего короб со стороны помещения.

Рольставни своими руками

О роллетах сегодня известно всем. Комплексные роллетные системы обеспечивают максимальную безопасность дома или офиса.

И именно поэтому их часто можно встретить не только на жилых домах и квартирах, но и в офисах, предприятиях, торговых центрах и банках.

Это важно!

Но самое главное в том, что вы можете изготовить рольставни своими руками без привлечения посторонней помощи.

Для работы вам потребуется собрать необходимый инструмент и материалы, а также заказать комплектующие для рольставней.

Монтаж может быть осуществлен на любом проеме:

• окна;
• двери;
• гаражные ворота;
• витрины и т.д.

При возникновении желания изготовления рольставен своими руками, необходимо в первую очередь решить, каким способом будет осуществляться монтаж. Он может быть накладным или встроенным, внешним или внутренним.

Наиболее распространен внешний, накладной монтаж, когда короб устанавливают со стороны улицы над проемом. Он не требует подготовительных работ и может быть выполнен уже после завершения строительства.

Подготовительный этап

Для начала необходимо провести некоторые замеры. Первым делом при помощи рулетки измеряются диагонали проема. Разница между ними не должна превышать 5 мм. Если же она больше, то это следует исправить при помощи отделки.

Даже если вы не знаете, как сделать рольставни своими руками, вам не потребуется специальных знаний. Достаточно аккуратно выполнять все работы и следовать инструкции.

Последние обойдутся дороже, да и могут немного испортить внешний вид конструкции. Чтобы надежно установить рольставни своими руками, необходимо проверить качество откосов. Они должны быть целыми, без трещин и сколов. Только в этом случае конструкция прослужит долго.

Если имеются какие-либо дефекты, то их следует устранить до начала проведения работ.

Следуя нашим рекомендациям, вы сможете самостоятельно справиться со всеми этапами работы. Обязательно проверьте наличие инструмента, который потребуется:

1. дрель;
2. сверла по металлу и камню;
3. шуруповерт;
4. ножницы по металлу;
5. плоскогубцы;
6. заклепочник;
7. гаечные ключи;
8. отвертки;
9. молоток.

Если планируется установка автоматики, то потребуется индикаторная отвертка и мультиметр. В конце работ по установке самодельных рольставен необходим будет герметик и монтажный пистолет, чтобы заделать имеющиеся стыки и трещины.

Выбираем фурнитуру для рольставен

Для успешного крепления конструкции очень важно правильно подобрать фурнитуру и грамотно ее закрепить. Часто по фото кажется, что рольставни просто сделать своими руками без чьей-либо помощи

Но важно соблюдать аккуратность при выполнении всех этапов.

Обратите внимание!

Определите, из какого материала выполнены стены. Если стены построены из плотного материала (бетон, камень, монолитный кирпич), то используйте пластмассовые дюбели с вворачиваемым шурупом или гвоздевым винтом

При этом глубина проникновения в стену должна составлять не менее 3 см.

А вот для стен с пустотами необходимо использовать стальные распорные анкеры. При этом глубина вхождения анкера должна составлять не менее 6,5 см. Чтобы надежно собрать рольставни, установленные на металлическую стену, используйте винты-саморезы, а для деревянных домов – шурупы или сквозные стяжные шпильки.

Первым делом собирается рама, которая включает в себя короб и направляющие. Для крепления рольставен в раме делают отверстия. От края отступают 10 см, а затем каждые 50 см прорезают очередное отверстие для крепежа диаметром 8 мм. Не забудьте сделать отверстие для привода. Его диаметр будет зависеть от выбранной системы управления.

Теперь прикладываем раму к проему и через сделанные отверстия намечаем места для установки дюбелей. После этого крепим конструкцию к проему. Полотно собирается из имеющихся ламелей, крепится к валу.

Очень важно проверить работу самодельных рольставен. Для этого необходимо до десяти раз открыть и закрыть полотно и убедиться в том, что его движению ничего не препятствует

При работе конструкции не должно быть слышно посторонних звуков. Если работа настроена правильно, то полотно будет двигаться легко. А вы сможете насладиться надежной и практичной конструкцией, которая убережет ваше имущество.

Как устанавливать рольставни на проёмы из разных материалов

Прежде чем крепить на свои окна защитные рольставни, определите материал, из которого выполнен проём. Здесь возможно несколько вариантов:

• кирпич;
• брус;
• каркасный дом;
• сайдинговая обшивка.

Не всегда рольставни предусмотрены ещё на этапе проектирования. То есть в некоторых ситуациях приходится выполнять монтаж на уже построенный и обшитый дом.

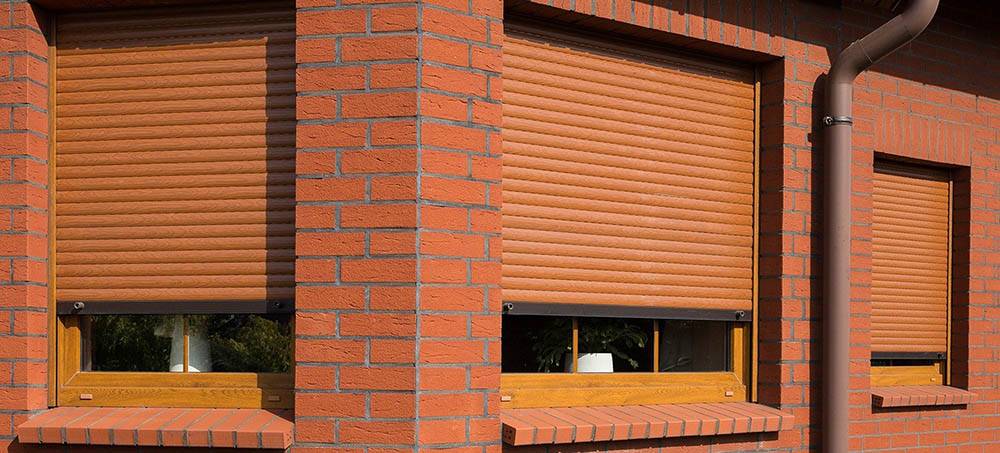

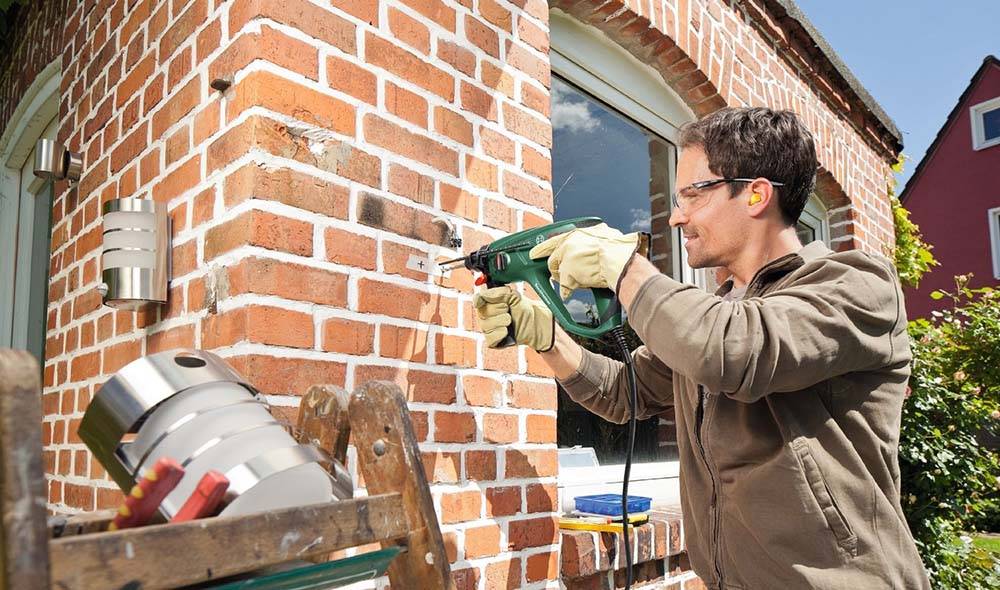

Кирпич

Будет справедливо признать, что установкой рольставней на окна хотели бы заниматься все специалисты. Ведь это оптимальный материал для таких задач. В отличие от бетона, для сверления кирпича достаточно и обычной дрели. Но одновременно кирпич прочный, и укреплять его дополнительно не нужно.

Единственный момент — это выбор креплений. Тут ориентируйтесь на параметры кирпича. Если он пустотелый, тогда берите распорные стальные анкеры с глубиной от 65 мм. Цельный кирпич сочетается и с обычными пластиковыми дюбелями и шурупами, либо распорными анкерами от 30 мм глубиной.

Если вы не знаете, как сделать рольставни своими руками на окна с кирпичным проёмом, то тут есть несколько способов монтажа.

Накладной. Самый ходовой. Он же метод внахлёст. Внешний короб располагается над проёмом. Если следовать инструкции, на установку уйдёт буквально 3-4 часа.
Встроенный. Тут защитный короб будет внутри проёма. Вариант более сложный

Важно, чтобы рольставни строго соответствовали размеру проёма. Зазоры недопустимы.

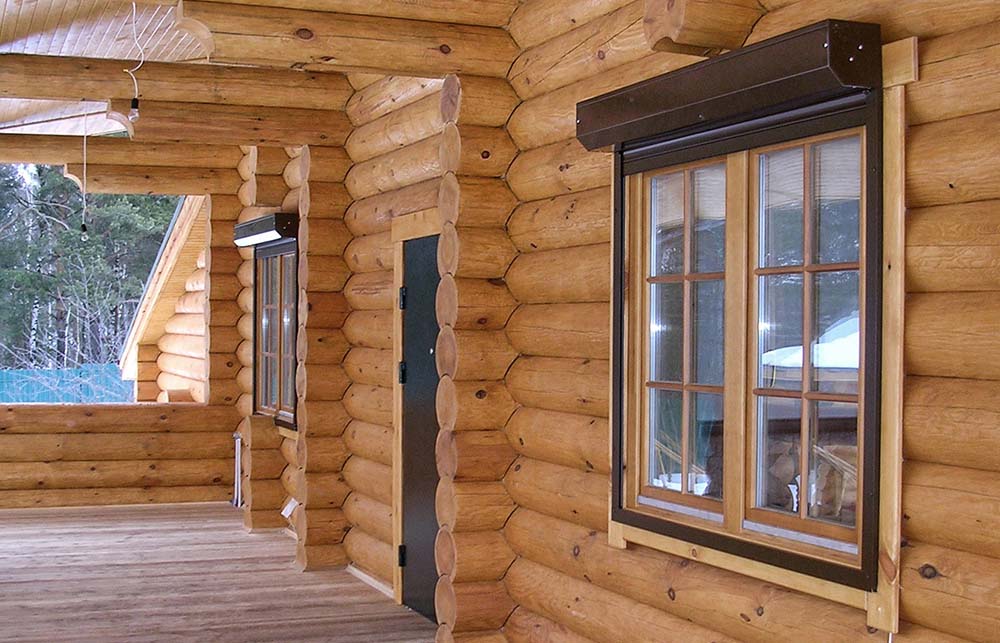

Брус

Если у вас дом построен из бруса или дерева, это неплохо. Но есть минус: стены подобных построек характеризуются свойством «гулять». Если заранее не принять никаких мер, помимо стен, гулять начнут и сами рольставни. Тогда говорить о надёжной защите не придётся. Фактически есть 2 варианта.

• Дайте время на усадку. Порой это занимает несколько лет. В течение этого периода защитить постройку рольставнями не получится.
• Заранее предусмотрите окосячку. Она делается на дверных и оконных проёмах. Такая окосячка даёт возможность не ждать, когда завершится усадка, а сразу приступать к установке рольставней.

Установив окосячку, рольставни точно гулять вместе с деревянным домом не будут. Такая технология позволяет применять накладной и встроенный метод монтажа короба. Разместив короб внутри проёма, вам не придётся переживать, что в какой-то момент его перекосит, либо он деформируется сместившимся деревом.

Каркасные дома

Не стоит путать с деревянными постройками. Внешне они может и схожи, но таковыми не являются. Здесь применяется другая технология строительства. Фактически каркасный дом даже ближе к кирпичному, нежели к деревянному.

Толщина внешних стен в каркасных домах составляет порядка 200 мм. Поэтому можно применить накладной и встроенный способ установки рольставней. Накладной будет проще в плане реализации. Но и встроенный ему особо не уступает.

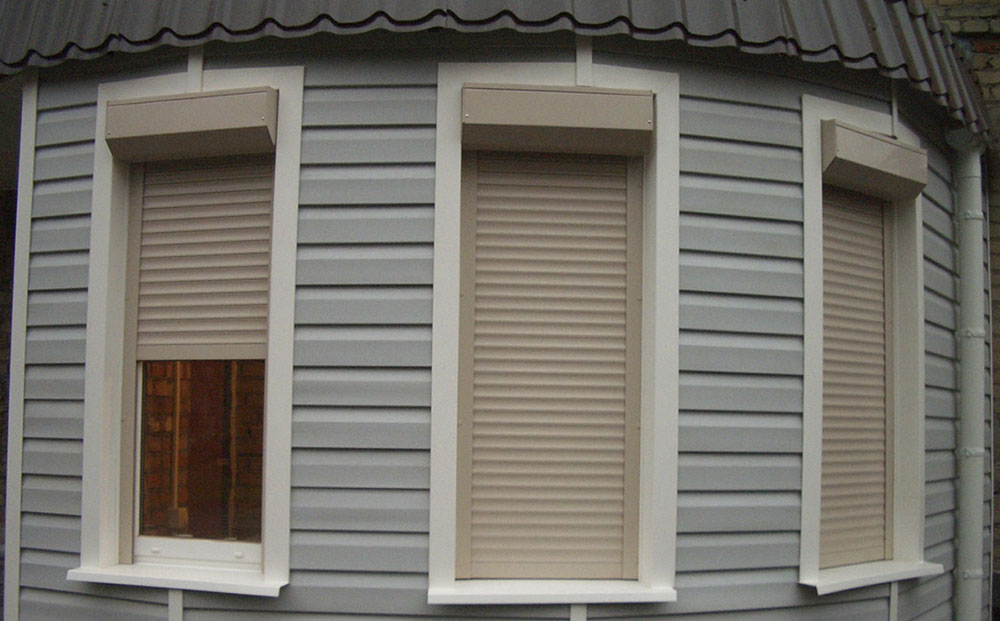

Обшитые сайдингом

Если дом уже был предварительно обшит сайдингом, поставить рольставни всё равно возможно. Но такая ситуация окажется наиболее трудоёмкой.

Сначала нужно убирать обшивку, затем освобождать место для короба и направляющих. Часть обшивки нужно снять. Когда работы будут завершены, она возвращается на место. Частично придётся что-то подрезать. В этом плане с пластиковым сайдингом работать проще. Только режьте аккуратно. Иначе образуются неприглядные зазоры.

В случае с монтажом рольставней есть 2 варианта развития событий.

• Между обшивкой и сайдингом утеплитель отсутствует. Тогда монтаж короба выполняется на стены дома. Тут уже ориентируйтесь на материал, который использовался для строительства.
• Между обшивкой и сайдингом есть слой теплоизоляции. Убирать утеплитель и ставить на его место каркас рольставней точно не вариант. Решение есть. Следует набить закладные из бруса и на них установить короб вместе с направляющими. Снятые ранее элементы сайдинга возвращаются на места с аккуратной подрезкой.

ВСТРОЕННЫЕ РОЛЬСТАВНИ В ЕДИНОМ БЛОКЕ С ОКНОМ(ЗАЩИТНЫЕ ОКНА)

Этот вариант связан с использованием специальных утепленных коробов. Конструкция рольставни вместе с коробом и окном собирается
в общий блок и монтируется в проем как единое целое. Направляющие расположены за четвертью с внутренней стороны. Короб обращен внутрь помещения расположен над окном. Короба имеют ремонтный доступ внутрь
через специальные люки, расположенные снизу.

Схема не требует дополнительных работ по утеплению или созданию специальных утепленных люков. Взломобезопасность достаточно высокая – при правильной
конфигурации проема снаружи в проеме видно только полотно рольставни, реализовать доступ в короб снаружи сможет только специалист.

Схема проста в реализации, не требует переделки проемов, однако имеет ряд
существенных недостатков :

1. Как правило, в существующих зданиях высота верхней четверти недостаточна, чтобы полностью скрыть короб. Часть тыльной стенки короба может быть видна снаружи, что, впрочем, можно скрыть при правильной отделке
   наружных стен знания. Имеются специальные профили для монтажа фальш-панелей, которыми можно заподлицо с фасадом закрыть часть задней стенки короба, выступающую в проем.
2. Комплектующие системы достаточно дороги.
3. Крепление окна вверх произвести фактически невозможно, пластиковые стенки короба для этого слишком тонки.

Преимущества и технические особенности электродвигателей:

• Все электродвигатели отличаются компактной конструкцией, легкостью в эксплуатации, простотой установки и надежностью функционирования.

• Высокий ресурс работы приводов обеспечивается благодаря усовершенствованной конструкции редуктора и использованию металлических шестерен.

• Вал электродвигателей установлен на подшипниках качения, что обеспечивает надежность работы данного узла.

• Наличие промежуточного подшипника между тормозом и редуктором, а также наличие уплотнительных колец препятствует вытеканию смазки из редуктора на фрикционные части тормоза. Тем самым гарантируется надежная работа тормозного механизма.

• Система концевых выключателей отличается надежностью и простотой настройки концевых положений при сборке и монтаже рольставен.

• Дополнительное предохранительное устройство электродвигателя препятствует появлению короткого замыкания и нарушению целостности проводки.

• Наличие термореле в электродвигателе, позволяет отключать его при перегреве, что увеличивает срок службы.

Прием заказов и вызов замерщика бесплатно и без выходных.

При заказах автоматических ворот в Щелковском, Ногинском, Балашихинском, Мытищинском, Пушкинском и Люберецком районах — доставка осуществляется бесплатно!

При покупке автоматических ворот скидка 10%!

При покупке двух автоматических ворот и более скидка 15%!

Выбор, монтаж и подключение электропривода

Важно! Занимаясь самостоятельной установкой электропривода, потребитель теряет право на гарантию работы устройства, которую он получает при выполнении работы специалистами профильной организации. Подбирая конкретный тип электропривода следует учитывать: вес профильного полотна, диаметр вала, напряжение питания, габариты привода, скорость вращения, потребляемую мощность, крутящий момент, наличие системы аварийного открывания, возможность встроить радиомодуль управления

Облегчить задачу помогут специальные таблицы подбора, которые предлагают производители. Не лишними будут консультации специалистов специализированной организации, которая не только устанавливает электрические рольставни, но и продает механизмы привода с комплектующими

Подбирая конкретный тип электропривода следует учитывать: вес профильного полотна, диаметр вала, напряжение питания, габариты привода, скорость вращения, потребляемую мощность, крутящий момент, наличие системы аварийного открывания, возможность встроить радиомодуль управления. Облегчить задачу помогут специальные таблицы подбора, которые предлагают производители. Не лишними будут консультации специалистов специализированной организации, которая не только устанавливает электрические рольставни, но и продает механизмы привода с комплектующими.

Порядок работ по установке электродвигателя на рольставни следующий:

• С короба, защищающего вал с намотанным полотном роллеты, снимается боковая крышка.
• От вала отсоединяются ригели.
• Освобожденный вал снимается.
• На привод надевается адаптер, затем специальная обойма конечного положения.
• Для будущей фиксации боковой крышки на электродвигатель прикручивается крепежная планка. Затем сверлятся отверстия, соответствующие местам крепления.
• Электродвигатель через крепежную планку прикручивается к боковой крышке короба.
• Капсула со вставленным подшипником устанавливается с другой стороны двигателя.
• Полученная сборная конструкция устанавливается в октогональный вал.
• Подшипниковая капсула, расположенная на другом конце вала, выдвигается наружу в максимальное крайнее положение и фиксируется в крышке. Для фиксации используются заклепки. На валу и в подшипниковой капсуле под них предварительно сверлят соответствующие отверстия.

Схематичное изображение рольставней с электроприводом

Монтаж электропривода завершен. Следующий этап – подключение к питающей сети. Четырехпроводные кабели, через которые привод подключается к питающей сети, имеют цветовую кодировку:

• желто-зеленый провод – заземление;
• синий – нейтраль;
• черный и коричневый провода – фазы направления вращения в разные стороны.

В устройстве выключателя обязательно предусматривается блокировка фазы. Это предотвратит одновременное включение двух противоположных вращений. С помощью регулировочных винтов “+”, “-” на оголовке электродвигателя выставляются крайние границы срабатывания концевых выключателей.

Схема подключения электропривода рольставней к электросети

Важно! Скачки напряжения могут сбить настройки концевиков. Периодическую отладку выключателей совмещайте с осмотром ригелей роллеты

Популярные производители, поставляющие качественные электрические механизмы привода рольставней на отечественный рынок:

• Somfy (Франция);
• Novo, An-motors (Китай);
• SELVE, Becker, Elero (Германия);
• Mottura, Nice, Came (Италия).

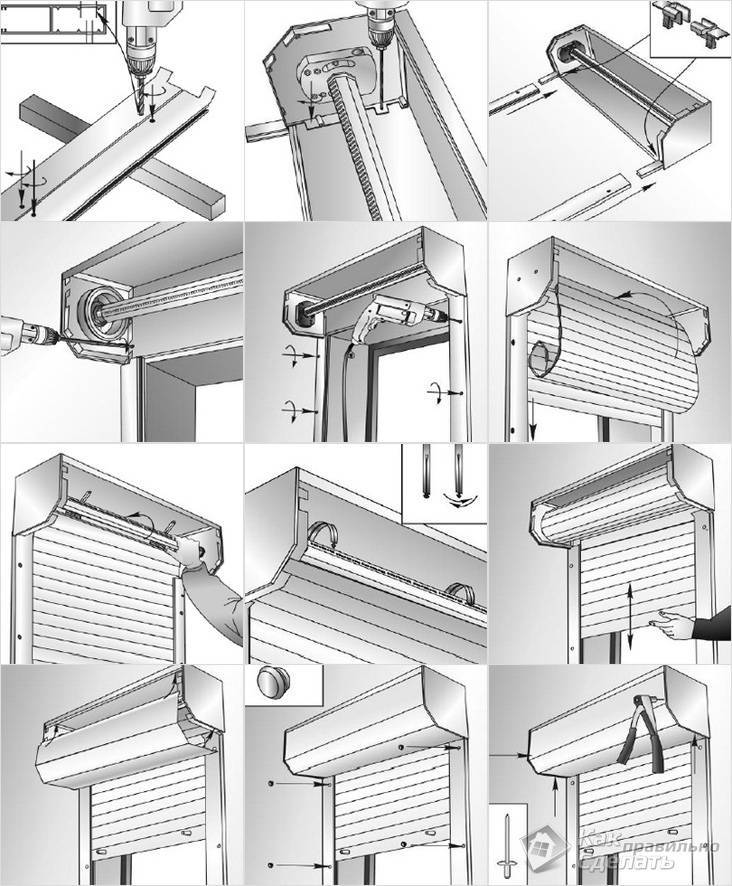

Процесс монтажа рольставен

Для того чтобы правильно установить ролевые ставни, особых знаний не требуется. Хотя на самом деле услуги монтажа стоят не так уж и дешево. Любая установка в первую очередь требует замеров проема, под который необходима конструкция.

Для того чтобы установить рольставни, следует подготовить соответствующие инструменты, а именно:

• рейки (2 шт.);
• крепежи;
• сверло с насадками «12» и «14»;
• декоративные заглушки;
• строительный уровень;
• фиксаторы;
• дрель.

Итак:

Схема монтажа рольставни на проем.

1. Подготовка боковых реек. В первую очередь на рейках ставятся отметины, где будут находиться крепежи. При помощи сверла (номер «12») необходимо проделать сквозные отверстия. Далее 14-ым сверлом с одной стороны делается сквозное отверстие, предназначенное для декоративной заглушки.
2. Следующим этапом идет работа с коробом. В него вставляются пластиковые крепежи, которые предназначены для фиксации боковых реек. После этого сами рейки фиксируются на раме, и полученная конструкция прикладывается к проему. С помощью строительного уровня проверяется ровность всей конструкции. За счет ранее проделанных отверстий весь короб прикрепляется к стенке.
3. Следует помнить, что очень многое зависит от типа открывания рольставней. Ведь если модель автоматическая, то дополнительно в стене необходимо проделать отверстие под электрический кабель. Следуя правилам безопасности, нужно устанавливать провод так, чтобы он не “выглядывал” на улицу, а “прятался” внутри дверной коробки. Электрокабель присоединяется к блоку управления, который несет функцию приема сигнала с брелка. В случае установки ручных ролевых ставней необходимо затянуть трос и установить ручку.
4. Наматывание полотна ставен. Специалисты рекомендуют обматывать пакетом планку, на которую наматывается полотно. Это способствует его защите от царапин. Фиксаторы крепятся на концы ставней. В случае установки рольставен с уличной стороны необходимо продумать о закреплении блокирующего ригеля. Он будет препятствовать попыткам поднятия полотна снизу.
5. Последний момент – установка нижней планки. Для повышения безопасности можно сделать небольшую хитрость: при помощи дрели срезать резьбу со всех болтов. Таким образом, их в дальнейшем уже не получится открутить. Далее крепятся заглушки на все технологические отверстия.

Схема размеров и монтажа рольставен.

По окончании установочных работ необходимо удалить монтажные зазоры, а загрязненные участки привести в порядок. Также необходимо проверить правильность собранной конструкции. Для этого рольставни несколько раз полностью открываются и закрываются. При этом само полотно должно каждый раз фиксироваться в самом крайнем верхнем и нижнем положении и обязательно где-нибудь на промежутке.

Конечно, в идеале монтаж должен проводиться под наблюдением слесаря-электромонтажника и слесаря-монтажника. Обязательно следует помнить, что для проведения таких работ нужно использовать средства индивидуальной защиты: перчатки, защитные очки для глаз и каску.
