Проектирование козырьков

Расчет односкатного навеса. Разновидности форм навесов и их эксплуатационные особенности и чертежи

Основной пространственной конструкцией навеса, в соответствии с чертежом, является стропильная ферма. Расчет ее формы, толщины и сечения металла, а так же чертеж размещения откосов вызывает наибольшие сложности.

Главными конструкционными элементами фермы для навеса являются верхний и нижний пояс, которые образуют пространственный контур. Материалами для сборки могут служить прокатные или сварные двутавры, уголки, швеллера или профтрубы квадратного и круглого сечения. Сборка фермы для навеса своими руками может производиться по следующим формам:

1. Параллельные пояса. Уклон готового навеса в соответствии с чертежом не превышает 1,5%, подходят для плоских кровель с рулонным покрытием. Соотношение высоты и длинны от 1/6 до 1/8. Каркас такого типа имеет несколько преимуществ:

• Все стержни поясов для пространственной решетки имеют одинаковую длину;
• Минимальное количество соединительных узлов;
• Простой расчет сопряжения конструкций.

Создание беседки – навеса из поликарбоната своими руками, чертеж, фото готового сооружения

1. Трапециевидные (односкатные). Угол уклона по чертежу составляет от 6-15. соотношение высоты и длины в центре изделия 1/6. Обладает повышенной жесткостью рамы
2. Полигональные – используются исключительно для удлиненных пролетов на 10 м и более, их применение для небольших навесов нерационально в связи с неоправданным усложнением чертежа и самого изделия. Исключения могут составлять навесы с изогнутыми (дуговыми) фермами заводского изготовления.

Устройство консольного, полигонального навеса из металлопрофиля своими руками, чертеж

1. Треугольные. Применяются при увеличенных снеговых нагрузках, уклон двускатного навеса составляет 22-30. Основным конструктивным недостатком является сложность чертежа и выполнения острого узла в основании изделия, а так же слишком длинные стержни в центре. Соотношение высоты с шириной в небольших фермах для навеса из поликарбоната, по чертежу не превышает 1/4, 1/5.

Монтаж треугольного навеса из профнастила своими руками, чертеж конструкции с указанием основных размеров

1. Арочные балки. Наиболее эргономичный вид фермы. Ее особенностью является возможность минимизировать изгибающие моменты в поперечных сечениях конструкции. При этом материал арки подвергается воздействиям на сжатие. То есть чертеж и расчеты фермы для навеса, расчет конструкции навеса допускается производить по упрощенной схеме, при которой нагрузка от кровельного покрытия, крепежной обрешетки и снега будет приниматься, как равномерно распределенная по всей площади.

Рекомендации специалистов

Металл подвергается коррозии, которая разрушает его структуру. Поэтому, чтобы продлить период эксплуатации металлической конструкции, ее тщательно зачищают, покрывают несколькими слоями грунтовки, затем лакокрасочным составом. После полного высыхания изделие можно красить. Для покраски рекомендуется использовать качественные масляные эмали.

Если в качестве навеса используется защемленная в стене железобетонная плита, сверху ее необходимо обязательно покрыть слоем гидроизоляции. Для этого можно использовать битумную мастику. Участки соединения кровли с фасадом также обрабатываются.

Если навес представляет собой цельную деревянную конструкцию, стройматериал предварительно обрабатывается специальными составами против гниения и возгорания. Это позволяет увеличить срок эксплуатации деревянных изделий до 60 лет.

Пластиковые навесные конструкции не требуют дополнительной защиты, но они способны деформироваться при высоких и низких температурах. Поэтому на несущих элементах не рекомендуется использовать достаточно жесткие крепежные детали. Иначе полимерное покрытие может потрескаться в процессе деформации и не только потерять свой эстетичный внешний вид, но и привести к поломке отдельных элементов навесной конструкции.

СНиПы для козырьков от 2009 и 2012 года

Требования к козырькам прописаны в документах от 2009 и 2012 года. Документ от 12 года включает в себя требования по монтажу конструкций на общественные постройки. Он предусматривает отсутствие водостока на одноэтажных зданиях с навесом. В этом же СНиПе говорится, что конструкция не может быть меньше 60 см.

Также в документе прописаны требования о том, что козырьки должны быть не только над дверным проемом, но и над балконом. Две конструкции на одном фасаде не запрещаются современными строительными нормами.

Зачастую домовладельцы обустраивают на домах металлические каркасы. Однако в СНиПе данное требование не прописано как основное. В целом металлическая конструкция имеет следующие преимущества:

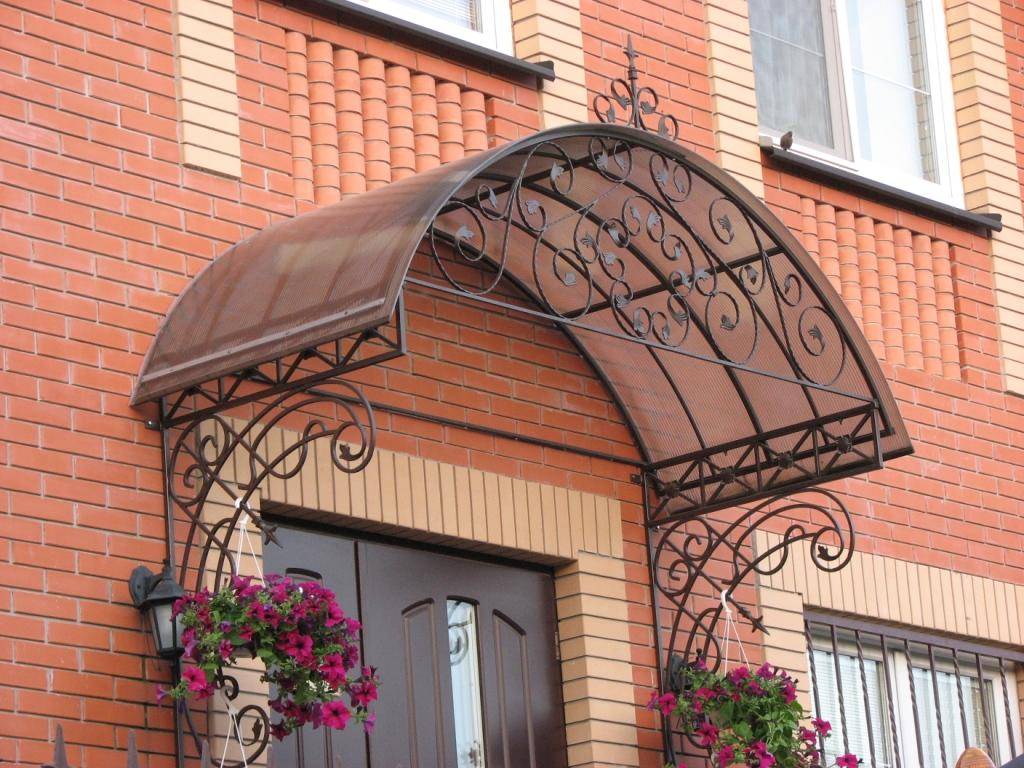

• Эстетичный дизайн. Особенно интересно на фасадах смотрятся кованые элементы в сочетании с черепицей.
• Высокая устойчивость. Металл в качестве каркаса считается одним из самых прочных материалов, он выдержит большое количество осадков и сильные порывы ветра.
• Долговечность. При правильной обработке и регулярном обновлении защитного слоя конструкция устойчива к температурным перепадам и высокому уровню влажности.

Металлические каркасы для козырьков бывают сварными и кованными. И каждый из них имеет свои требования.

Обратите внимание! Для каркаса можно использовать и круглую и квадратную трубу. К кованным изделиям предъявляется гораздо больше требований, нежели к сварным

Как правило, кованные изделия более сложны в изготовлении, и многие мастера при проектировании попросту не учитывают их функциональность и безопасность

К кованным изделиям предъявляется гораздо больше требований, нежели к сварным. Как правило, кованные изделия более сложны в изготовлении, и многие мастера при проектировании попросту не учитывают их функциональность и безопасность.

Особо строгих требований к навесам и козырькам не предъявляют, главное – соблюдать угол уклона. Помните, что для долговечной конструкции нужны качественные материалы. С таким набором вы сможете создать навес практически любой сложности и уклона.

Сергей Новожилов — эксперт по кровельным материалам с 9-летним опытом практической работы в области инженерных решений в строительстве.

Строительство сооружения

Специалисты, для которых устройство навесов своими руками – дело привычное и обыденное, рекомендуют среднестатистическому домовладельцу не возводить чересчур сложную систему.

Для изготовления полукруглых несущих ферм вам придется освоить трубогибный станок. Подгонка дуг друг к другу процесс тоже, довольно сложный. Самый простой вариант – навес с односкатной крышей. Он и строится просто, и ухаживать за ним почти не нужно.

1. Площадка очищается от мусора и посторонних предметов и выравнивается.
2. Отмечаются места под будущие стойки. Не стоит делать расстояние между ними более 2/3 метров. Слишком большой шаг отрицательно повлияет на прочность основы.

Деревянный каркас.

1. Высоту навеса делают, исходя из роста хозяев с запасом. Получается не менее 2,5 метров. Очень высокий потолок нежелателен, так как порывы ветра быстро расшатают постройку.
2. Стойки вкапываются в подготовленные ямы глубиной от 70 см и более. Затем их заливают бетоном, выравнивая по вертикали до его застывания.
3. Если используется деревянный брус, для предотвращения гниения вкапываемые концы следует обмазать битумом и обернуть полиэтиленом.
4. После полного застывания бетона можно приступать к обустройству верхней обвязки системы.

Схема металлического каркаса.

1. На готовый периметр закрепляют стропила. Чем чаще шаг между ними, тем меньше вероятности провисания поликарбонатных листов.
2. Бруски удобно скреплять алюминиевыми уголками и пластинами, сажая на саморезы.

Рекомендуемый крепеж для покрытия.

1. После того, как каркас готов, все деревянные части следует покрыть антисептиком. Дерево не будет гнить от влажности и прослужит десятилетия. Финишное покрытие – водостойкий лак или краска.

Схема обустройства кровли.

1. Теперь можно оборудовать крышу. Листы поликарбоната режут острым ножом, оклеивая срезы перфорированной липкой лентой. Это предохранит от попадания воды в профиль.
2. Соединяют листы пластиковым стыковочным профилем. Замок крепится на каркас, затем на него укладывают листы встык и защелкивают крышку приспособления.
3. Пол под крышей бетонируют, можно облицевать его плиткой. Не помешает сделать по периметру дренажную канавку, тогда площадка останется сухой при любых условиях.

Козырек над крыльцом своими руками

Чтобы самостоятельно сделать надежный навес, при этом привлекательный на вид, и затем установить его над входной дверью в частном доме, мероприятие необходимо разделить на несколько этапов. Предварительно создается проект конструкции, далее осуществляется подборка и расчет строительных материалов. Только после этого можно начинать монтаж самого навеса.

Проектирование, расчеты

Любой навес предварительно необходимо спроектировать на бумаге и сделать соответствующие расчеты. На чертеже обязательно указываются размеры всех элементов конструкции. По ним осуществляется расчет количества строительных материалов, крепежных элементов.

При проектировании навеса обязательно учитывается ширина входной двери в дом, к которой дополнительно прибавляется 30-50 см. Полученное значение является минимальной шириной навеса. То есть, если ширина двери составляет 90 см, тогда навес должен быть не меньше, чем 1 м 10 см.

Для изготовления каркаса под навес можно использовать деревянные бруски, стальные профиля или уголки. Некоторые заказывают кованые каркасы, затем перекрывают их кровельным покрытием на собственный вкус. Кованые изделия стоят дороже.

Монтаж конструкции

При возведении каркаса для козырька входной двери необходимо обязательно учитывать, какой кровельный материал будет использоваться. Чем он тяжелее, тем мощнее должна быть сделана опорная конструкция.

Если в качестве кровельного покрытия планируется металлочерепица или шифер, тогда для изготовления каркаса рекомендуется использовать железный уголок или бруски размером 5х10 см. Под легкое покрытие из сотового поликарбоната подойдут стальные арматурные пруты диаметром 5 мм и более.

Для закрепления каркаса к фасаду здания используют анкерные болты, а участок соединения его со стеной закрывают защитной планкой. Под тяжелые навесы дополнительно устанавливают опоры. Опорные стойки вставляют в предварительно выкопанные ямы, засыпают щебенкой, армируют и бетонируют.

После фиксации каркаса к стойкам и дому остается перекрыть крышу. Вариант крепления зависит от выбранного кровельного материала. Металлическую черепицу или профлисты прикручивают к основе саморезами по металлу.

Сотовый поликарбонат также крепится саморезами, но через термошайбы, при этом торцы необходимо заклеивать специальной лентой. Под укладку шифера обустраивается деревянная обрешетка, к которой его прибивают специальными шиферными гвоздями.

Требования к сборке

При создании козырька важны все этапы, но решающий среди них – создание и сборка. Если во время монтажа или создания чертежей будут сделаны недочеты, всю работу придется делать заново. Процесс создания козырька включает в себя следующие этапы:

• Проектирование. За основу можно взять проект дома или только фасада и исходя из его особенностей строить схему козырька. Его размер должен на 20-30 см выходить за пределы дверного проема. На чертеже козырька над входом помещения указывают все габариты полотнища и крепежей козырька.
• Сборка. Сначала нарезают материал для полотна по размерам чертежа (если конструкция из металла – срезы шлифуют, если из поликарбоната – закрывают заглушками от дождя). Далее арматуру, прутья или металлопрофиль нарезают для стоек и сваривают их между собой. Для сборных конструкций используют крепежи (болты, гайки и др.).
• Обработка. Данный этап гарантирует долгую сохранность металлических элементов навеса. Для защиты металла от ржавчины и коррозии сварочные швы и срезы шлифуют и покрывают антикоррозийными красками. Перед этим поверхность конструкции грунтуют материалом по металлу.
• Скрепление элементов. Когда все детали высохли – к ним можно крепить сам козырек. Отверстия для крепления обязательно обрабатываются против ржавчины.
• Установка. Для монтажа козырька в стене делают пазы перфоратором, в стойках конструкции делают отверстия соответствующего диаметра. После чего навес крепят над входным проемом. Подобные работы сподручнее выполнять вдвоем. Ровность козырька выверяют строительным уровнем (не сверяйте расположение козырька по уровню кладки или дверному косяку).

Работы выполняются в описанной последовательности, тогда конструкция будет отвечать всем требованиям СНиПа.

Обратите внимание! Особое внимание уделяют уклону козырька на общественном здании.

Конструкция козырька над входом: из чего состоит

Любые конструкции козырьков предполагают наличие следующих комплектующих:

• каркас – является несущим элементом, на который укладывается кровельное покрытие. Определяет угол наклона козырька. Основным требованием является надежность, ведь, кроме собственного веса, каркас для навеса должен выдерживать слой снега и порывы ветра. По виду каркаса козырьки бывают:
  1. деревянные;
  2. металлические козырьки, изготовленные из алюминия, стального или железного уголка, профильной трубы.
• обшивка козырька – водонепроницаемый настил, который покрывает всю площадь изделия. Самыми распространенными вариантами для козырька над крыльцом являются: поликарбонат, дерево, металл, асбоцементные листы, алюкобонд и стекло (триплексное или закаленное).
• опоры – основной узел крепления любого вида козырька. Перераспределяют нагрузку на основание, если выполнены в виде колонн, или на фасад, если крепятся на тягах.

По своим конструктивным особенностям устройство козырька может быть модульным и монолитным.

Модульные виды козырьков над крыльцом

Конструкция козырька над крыльцом модульного вида отличается простотой и легкостью. Установка навеса не займет больше часа, как и его демонтаж. Модульные козырьки имеют ряд преимуществ:

• возможность замены отдельных составляющих;
• простое изготовление и монтаж козырьков – можно все сделать своими руками;
• большое разнообразие форм и цветов;
• относительно низкая цена.

Устройство модульных козырьков показано на фото (рисунке).

Существуют модульные конструкции металлических козырьков. Но чаще всего в качестве материала используется стекло или полимерный пластик.

Монолитная конструкция козырька над входом

Это самый распространенный вид козырьков над подъездом. Железобетонные козырьки отличаются особой долговечностью. Являются неотделимой частью строения, что с одной стороны благоприятно сказывается на его прочности, а с другой – на сложности реконструкции и ремонте.

Монолитным может быть не только козырек, сделанный из бетонных плит. Главное, чтобы конструкция была нераздельной со стенами дома. Например, деревянные коттеджи оборудуются навесами из массива, а дачные постройки – металлическими. Такие виды козырьков для дома проектируются одновременно со зданием.

Виды навесов над крыльцом

Вариантов изготовления козырьков — великое множество. Все определяют вкусовые предпочтения, фантазия владельца строения, и размеры его кошелька. Навесы в частном доме могут различаться формами, материалом, из которого они выполнены и габаритами.

Козырьки выполняются с различными видами опор:

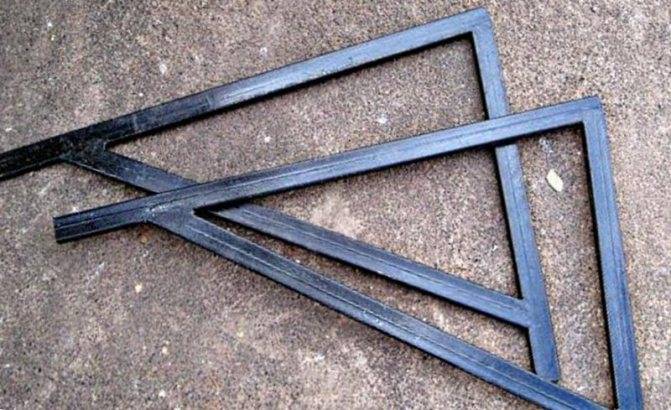

• на подвесных кронштейнах;
• с нижним подпорным элементом;
• на столбах.

Ширина навеса должна превышать ширину крыльца. Лучше, чтобы площадь навеса перекрывала площадь всего крыльца

Это важно для предотвращения возможного образования наледи

Монтаж навеса осуществляется или одновременно со строительством здания, когда козырек является его составной частью, или производится после окончания работ по возведению строения. Иногда в качестве навеса может использоваться балкон.

По форме различают следующие виды навесов:

1. Прямой.

Прямой навес

Особую изюминку придает козырьку установленное в нем освещение.

1. Односкатный.

Козырек односкатный над крыльцом

Монтируются односкатные навесы обычно под углом для лучшего стока воды. Такие конструкции довольно примитивны в плане защитных функций, так как предохраняют лишь от вертикально направленных осадков.

1. Двухскатный.

Козырек двухскатный над крыльцом

К плюсам такой формы навесов можно отнести равномерное распределение снеговой нагрузки между двумя скатами. Такая конструкция хорошо сочетается с двускатной формой крыши строения.

1. Трехскатный.

Козырек с тремя скатами

1. Арочный или полукруглый.

Козырек полукруглый над крыльцом

Такие конструкции изготавливаются из легко гнущегося материала.

1. Куполообразный.

Навес-купол

1. «Маркиза».

«Маркиза» из поликарбоната

1. Вогнутый.

Вогнутый козырек крыльца

В некоторых конструкциях используют комбинацию различных форм навесов (как видно на фото):

Комбинированный козырек на  крыльцо

Перед тем, как приступать к проектированию и делать чертеж навеса, будь то козырек дачного домика или общественного здания, следует изучить требования и нормы, которые регламентируются действующими стандартами. Иначе, есть вероятность получить конструкцию с небольшим сроком службы — а в худшем случае, рискующую обрушиться.

Документы, в которых описываются требования к навесам: ГОСТ 23118-2012 «Конструкции стальные строительные», СП 20.13330.2011 «Нагрузки и воздействия», СП 118.13330.2012 «Общественные здания и сооружения».

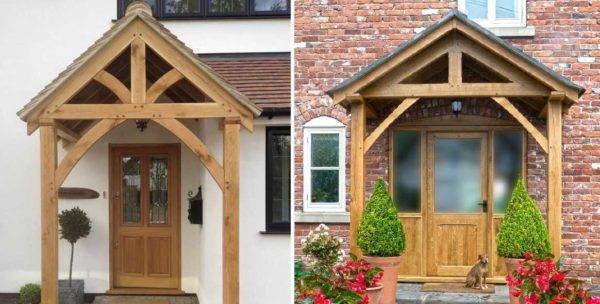

Деревянный козырек

Простейший деревянный каркас

Вам понадобятся бруски двух видов: сечением 75х75 мм для изготовления опор и стропил сечением 15х15 мм для обустройства обрешетки. Для защиты от преждевременного гниения их предварительно обрабатывают битумом.

Нужна будет также 25-миллиметровая доска для создания кровли или деревянная черепица. Для крепления изделия к стене используются анкерные болты, а для сборки обрешетки скобы и саморезы. Кровля монтируется на шиферные гвозди или саморезы.

Изготовление навеса с опорными столбами

Для изготовления козырька над крыльцом из дерева:

1. Над дверью с помощью металлических анкеров крепится деревянный брусок. Расстояние между крепежами – 40-50 см.
2. Горизонтальность расположения бруска выверяют строительным уровнем. Для крепления стропил в нем предварительно готовятся пазы.
3. На анкерные болты монтируют также боковые, вертикально расположенные бруски.
4. К прикрепленному к стене бруску с помощью металлических скоб прикручиваются подкосы, служащие для козырька упором, и перекладина, расположенная горизонтально.
5. К горизонтально проходящей перекладине монтируется передний брус обрешетки. Задний брус крепится с торцов вертикально проходящих брусьев.
6. Для монтажа обрешетки торцы реек срезают под нужным углом и крепят с помощью саморезов. Можно, напротив, не срезать рейки, а выпилить для них в стропилах пазы.
7. Кровельный материал начинают укладывать от свободного края

Шкаф на балконе: какие бывают виды, устройство, инструкция как сделать своими руками (100+ Фото & Видео) +Отзывы

С чего начать выполнение: подготовительные мероприятия

Прежде чем возводить навес, проанализируйте факторы, которые могут повлиять на выбор материалов и конструкцию строения:

1. Климатические условия. Необходимо учитывать максимальное количество осадков, предельные температурные значения, возможность оледенения. Чем выше нагрузка на козырек в зимнее время, тем большее значение имеет угол наклона и дополнительные опоры. Конструкция должна обеспечивать быстрый сход снега без его задержки на поверхности навеса.
2. Окружающая среда. Если главный вход в дом не защищен от воздействия ветра, то этот фактор необходимо учитывать при выборе кровельного материала. При монтаже потребуется установка дополнительных крепежей.
3. Доступность для ремонта. В ходе эксплуатации и атмосферных воздействий козырек нуждается в своевременном обслуживании – замена износившихся деталей, покраска и т.п. В процессе проектирования необходимо учитывать доступность для любых ремонтных работ.
4. Ливневый сток. Талые и дождевые воды должны своевременно уводиться от постройки. В проект необходимо заложить устройство водоотвода.
5. Внешний вид. Крыльцо должно хорошо вписываться в общий архитектурный ансамбль.
6. Назначение. Если целью является только защита входа, то достаточно сделать небольшой выступ. Когда планируется создать большое крытое пространство, то следует рассматривать конструкцию навеса.
7. Бюджет. Удешевить строительство можно не только самостоятельной работой, но и выбором недорогих, но качественных материалов.

Разработка проекта и чертежи

Перед тем как строить козырек, необходимо рассчитать требуемые габариты конструкции.

Перед строительством козырька важно рассчитать габариты конструкции. Оптимально, если выступающее строение закрывает не только верхнюю площадку, но и ступеньки крыльца:. Оптимально, если выступающее строение закрывает не только верхнюю площадку, но и ступеньки крыльца:

Оптимально, если выступающее строение закрывает не только верхнюю площадку, но и ступеньки крыльца:

• ширина зависит от входной двери – чтобы косые струи дождя не попадали на пол, к существующему показателю добавляют не менее 30 см с каждой стороны;
• высота выбирается с учетом угла наклона изделия, который должен составлять не меньше 20° (чем больше угол наклона, тем выше нужно устанавливать сооружение);
• глубина берется исходя из функции изделия – согласно стандарту не менее 1,2–1,5 см.

Чертеж позволяет увидеть, как будет выглядеть навесное строение. Планирование помогает исключить ошибку при установке навеса и правильно рассчитать требуемое количество расходников, кровельного покрытия, опор и составить смету.

При длине кровли 6 м строители советуют использовать 4 пары столбов с шагом 1,5 м

На этапе проектирования важно решить, как будет происходить отвод воды

Необходимые материалы и инструменты

Для постройки навеса необходимо подготовить правильное количество расходного материала и инструмент.

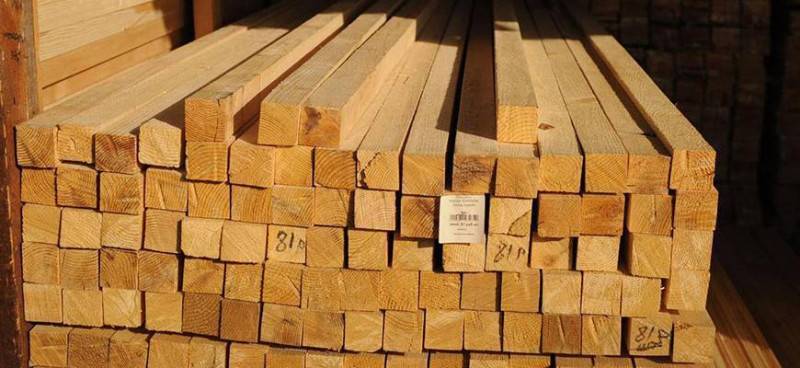

Для опор и обрешетки используют деревянный брус.

Выбор зависит от архитектурного проекта и предварительного расчета:

• для опор и стропил используют деревянный брус 15х15 или металлический профиль с квадратным сечением 10х10, 8х8, 6х6 см;
• для обрешетки – деревянный брус 75х75 мм и доску 25 мм или квадратные трубы сечением 20х20 мм;
• покрытие для кровли (поликарбонат, черепица, шифер или др.);
• кронштейн для установки козырька над крыльцом или другой крепежный инструмент, анкерные болты, шурупы, скобы;
• стремянка;
• рубанок, пила, молоток, наждачная бумага, битум, огнебиозащитные составы (для деревянных расходников);
• шлифмашина, сварочный аппарат, дрель, ножовка, антикоррозионные смеси (для работ по металлу);
• шуруповерт, рулетка, уровень, маркер, лопата, грунтовка, краска, кисточки или распылитель;
• саморезы, шиферные гвозди;
• индивидуальная защита – строительные перчатки, очки при работе со сварочным аппаратом, респираторы для исключения проникновения в дыхательные пути строительной пыли.

Определение козырька и отлива

Вопрос:

Хотелось бы узнать определение козырька и отлива, их особенности и где устанавливают козырек и отлив с точки зрения нормативно-технической документации.

Какие органы дают при необходимости разрешение на их установку?

Ответ:

Отливом является профиль, предназначенный для отвода воды от оконной конструкции.

Отливами в обязательном порядке оборудуются подоконные участки наружных стен из облегченной кладки с жесткими вертикальными диафрагмами.

Законодательство о нормативно-техническом регулировании не содержит такого определения, как «козырек». В общем смысле, козырьком является защитная кровля или навес над дверью или окном.

Устройство козырьков над входными узлами является одним из необходимых требований доступности здания для маломобильных групп населения.

Согласование устройства козырьков и отливов может потребоваться с органами местного самоуправления, если этого требуют правила благоустройства поселения, принятые на территории данного муниципального образования.

В соответствии с Приложением А ГОСТ 30674-99 «Блоки оконные из поливинилхлоридных профилей.

Рекомендации специалистов

Металл подвергается коррозии, которая разрушает его структуру. Поэтому, чтобы продлить период эксплуатации металлической конструкции, ее тщательно зачищают, покрывают несколькими слоями грунтовки, затем лакокрасочным составом. После полного высыхания изделие можно красить. Для покраски рекомендуется использовать качественные масляные эмали.

Если в качестве навеса используется защемленная в стене железобетонная плита, сверху ее необходимо обязательно покрыть слоем гидроизоляции. Для этого можно использовать битумную мастику. Участки соединения кровли с фасадом также обрабатываются.

Если навес представляет собой цельную деревянную конструкцию, стройматериал предварительно обрабатывается специальными составами против гниения и возгорания. Это позволяет увеличить срок эксплуатации деревянных изделий до 60 лет.

Пластиковые навесные конструкции не требуют дополнительной защиты, но они способны деформироваться при высоких и низких температурах. Поэтому на несущих элементах не рекомендуется использовать достаточно жесткие крепежные детали. Иначе полимерное покрытие может потрескаться в процессе деформации и не только потерять свой эстетичный внешний вид, но и привести к поломке отдельных элементов навесной конструкции.

Основные требования, предъявляемые к навесам

Способ крепления к стене здания

Для того, чтобы козырек выполнял требуемые функции и был абсолютно безопасным, при его создании следует придерживаться нижеперечисленных правил:

для его изготовления необходимо выбирать только прочные материалы, максимально устойчивые к ветровым, снеговым нагрузкам
особое внимание обращайте на прочность крепления каркаса; к стене его крепят посредством 6-8 прочных металлических анкеров; при использовании тяжелых кровельных материалов или сборке изделий длиной от 2 м требуется использование опор в виде стоек; опорные столбы бетонируются на глубину 0,8-1,5 м; к дальнейшим работам разрешается приступать лишь через неделю после упрочения бетона
скаты кровли должны располагаться под углом не менее 20°; оптимальный вариант – наклон 30-50°
в местах пристыковки козырька к стене требуется дополнительная гидроизоляция
во избежание образования наледи следует предусмотреть систему отвода дождевой и талой воды; использовать можно как накопительные емкости, так и ливневку или желоба
длина навеса – шире входной двери на 60 см, то есть он должен отступать от нее с обеих сторон на 30 см
ширина козырька – не менее 70 см
чтобы козырек не мешал двери свободно открываться-закрываться, от ее верха необходимо сделать отступ 30 см
при монтаже тонкой, гибкой кровли несущая обрешетка делается сплошной
так как подобное сооружение является частью строения, оно должно полностью соответствовать его общему стилю

Сооружать козырек над крыльцом лучше одновременно с обустройством кровли дома. Вы сможете сэкономить, используя остатки материала. Плюс крыша здания и навес, выполненные в одном цветовом оттенке, будут смотреться гораздо выигрышнее.

Коптильня холодного копчения: устройство, чертежи для изготовления своими руками из кирпича и дерева | Фото & Видео

Способы крепления навеса над окном

При монтаже навеса над окном нужно заранее выбрать, какой тип крепления применить: на стойках или на стену дома. Но у них есть и 4 одинаковых этапа монтажа:

• На той стене, на которой будет козырек, после расчетов высоты и горизонтали, нужно закрепить несущую опору к стене;
• На нужном расстоянии устанавливают столбы или опоры в стену;
• На них устанавливают горизонтально, но ниже первой опоры вторую опору;
• На эти опоры укладываются две стропильные балки.
• На стропила укладывается обрешетка для покрывного материала в виде досок.

Опору к стене можно закрепить разными способами, в зависимости от материала стены (саморезами, гвоздями или болтами). Столбы вкапывать нужно на 1 метр, предварительно выставив их по отвесу и ниже настенной опоры на 30-40 см, соблюдая общий уклон. Для кровли используется любой популярный материал, и крепится к обрешетке саморезами с прессшайбой.

А также навесы над окнами делают подвесными. Это устройство фиксируется к стене в двух точках: ребром жесткости каркаса и крепежом для подвесок.

Рис. 7. Крепление фермы к стойкам

Виды козырьков для крылечек

По способу монтажа

В зависимости от конструкции изделия и способа его монтажа, навесы делятся на опорные и подвесные. Подвесные козырьки имеют небольшие размеры и фиксируются на наружной стене здания. Опорные конструкции более массивные, поэтому устанавливаются на металлические трубы или деревянные балки.

Варианты крепления навесов

По форме

Козырьки над крыльцом могут быть разнообразной формы:

• одно- и двускатные;
• в форме арки;
• шатровые.

Также конструкция может быть открытой (без боковых стенок) и закрытой (огражденной глухими стенками, закрывающими площадку перед входной дверью от непогоды). Различные варианты конфигурации козырьков продемонстрирует фотогалерея.

По использованным материалам

Каркас навесной конструкции крыльца чаще всего изготовляется из металла и дерева. Дерево – более дешевый материал, проще в обработке, но прослужит недолго. Металлические изделия имеют длительный эксплуатационный срок, но чтобы сделать такой навес над крыльцом своими руками потребуются определенные навыки  и специальные инструменты.

Так для изготовления козырьков часто используется металлопрокат. Детали основы либо собираются при помощи сварки, либо крепятся на болты. Чтобы металлический каркас прослужил дольше, перед установкой его следует хорошо зашкурить, загрунтовать, а затем уже красить.

Внимание: металлическое основание для козырька довольно тяжелое, это следует учитывать при составлении проекта навеса. Более легкими являются алюминиевые трубки и уголки

Материал хорошо гнется, легко поддается порезке, не требует дополнительной обработки

Более легкими являются алюминиевые трубки и уголки. Материал хорошо гнется, легко поддается порезке, не требует дополнительной обработки.

Навес над крыльцом из металла (алюминиевая основа)

Роскошно смотрятся козырьки на кованом каркасе. Они поражают разнообразием форм и конфигураций – резные листья, вьющиеся стебли, диковинные цветы… Навес над крыльцом кованный — настоящее произведение искусства. Это одновременно красивый и надежный материал, который придаст стиля и оригинальности любому козырьку.

Учтите: кованые изделия – сложная ручная работа, поэтому стоят они недешево.

Особняк из бревен или обшитый досками гармонично дополнит козырек над крыльцом из дерева. Это экологичный материал, который подчеркнет индивидуальность постройки.

На заметку: не стоит бояться того, что каркас из дерева прослужит недолго – существуют специальные защитные средства, пропитки, которые защищают древесину от гниения.

Фото-идеи

Козырек над крыльцом из металлических труб и поликарбоната: разные модели

Красивое оформление при помощи ковки традиционной или холодной

Навес над крыльцом на металлическом каркасе: модели односкатные, двускатные (домиком), арочные

Разные по стилю и форме

С опорами на столбы и металлическим ажуром для украшения

Навес над крыльцом — это не только над входной дверью, но и над террасой тоже

Деревянный навес над входом в виде домика — варианты с опорными столбами под черепицей

На чтение: 5 минут Нет времени?

Если театр начинается с вешалки, то дом, конечно же, с эффектного подъезда. Часто при благоустройстве входной группы встаёт вопрос: как правильно обустроить козырьки и навесы над входом, чтобы учесть все нюансы. Правильный навес – это не только эстетика, но и безопасность ваших дверей, защита от непогоды и осадков. Сегодня разберёмся, каковы требования к подобным конструкциям, когда стоит выбирать навес, а когда козырёк, и вообще – есть ли отличия, а также рассмотрим простые пошаговые инструкции по их самостоятельному монтажу.

Аккуратно оформленный вход в жилище позволит оценить вкус хозяев уже с порога.

Читайте в статье

5 элементов стандартной входной группы

«Входная группа» включает несколько элементов, к каждому из которых строительные, санитарно-гигиенические, архитектурные и другие нормы предъявляют особые требования.

Входная площадка Она должна иметь пандус для передвижения людей с ограниченными возможностями; дополнительно она должна иметь навес водоотводом. Если строительство ведется в холодной климатической зоне, то проектировщик должен предусмотреть систему подогрева входной площадки. Наконец, на входной площадке нужно предусмотреть место для размещения коляски, а размеры должны быть минимум 1,2х1,2 м.
Ступени и лестничные пролеты Еще один обязательный элемент входной группы

При обустройстве важно иметь в виду заложенные в СНИПах и других документах требования: не более 18 подъемов, высота над тротуаром – максимум 15 см, наличие поручней.

Тамбур Он может быть, а может отсутствовать (зависит от климатической зоны). К примеру, на территории объектов, относящихся I — III климатическим районам обустройство тамбура обязательно.

Глубина в таком случае должна составлять минимум 1,2 м

В некоторых случаях требования ужесточаются до 1,5 м при ширине от 2,2 м. Также есть требования по обустройству «двойного тамбура», по открытию наружных дверей внутрь тамбура.

Вестибюль Может быть пристроенным, встроенным или же смешанным, находится на 1-м этаже, взаимосвязан с лифтовой группой.
Двери Можно использовать остекленные, но способные выдерживать повышенные нагрузки. Все требования к состоянию, материалам, технически характеристикам находятся в СНиП II-3-79.

Когда и где используются входные группы?

Входные группы используются:

• в торговых центрах и магазинах;
• в школах и детских садах;
• в салонах красоты и СПА-центрах;
• при входе в коммерческое, промышленное или офисное здание;
• при входе в многоквартирный жилой дом.

Этапы проектирования и составления сметы на изготовление входной группы

1. Выбор подходящих решений и вида конструкции.
2. Подбор необходимых материалов.
3. Составление ведомости всех необходимых работ и материалов.
4. Определение стоимости выполнения работ.
5. Согласование сроков.
6. Заключение договора и начало работ.

Входная группа – элемент здания, внешний вид, технические характеристики, материалы и другие особенности которого регулируются на уровне ряда документов. Лучше доверить проектирование и монтаж специалистам, которые знают все о требованиях, возьмут на себя все согласования (при необходимости) и обеспечат вам профессиональный результат.

Итог

Как можно было заметить, крыша над крыльцом дома имеет некие сложности и особенности. С помощью нее можно сделать дом не только более оригинальным и интересным внешне, но и защитить себя и гостей дома от капризов погоды. Проще всего продумывать крышу над входом еще на этапе строительства дома.

Если же дом уже был готов, то придется потрудиться, чтобы дополнить его экстерьер стильной конструкцией. Некоторые особо внушительные крыши требуют использование колон, а значит и укладку фундамента. Благодаря такой крыше можно не переживать за сохранность двери и фасада дома. Также следует отметить, что срок эксплуатации бетонного основания будет более продолжительным.
