Руководство к швейной машине Чайка 134 А: как правильно настроить

Положение челнока у Чайки – причина пропусков и петляния

Неправильное положение челнока швейных машин Чайка приводит к обрыву нитки и появлению других дефектов строчки, в том числе пропусков. Пропуски обычно появляются из-за неправильного положения челнока в момент встречи с иголкой – носик челнока не захватывает образовавшуюся петлю, проходит мимо и образуется пропуск. Причинами появления пропуска стежков на швейной машине могут быть и многие другие факторы, например “крученая” нитка, погнувшаяся иголка, толщина ткани не соответствует толщине иголки и др, но все же главная из них слишком большой зазор между лезвием иголки и носиком челнока.
Для того, чтобы правильно выставить положение встречи носика челнока и иголки, необходимо правильно отрегулировать положение носика челнока. Для начала поверните машинку набок и найдите с левой стороны крепление челночного хода, затянутое двумя болтами М10. Отворачивать их нужно накидным ключом, в худшем случае рожковым, но не плоскогубцами.
Ослабить эти два болта, и аккуратно, можно с помощью мощной отвертки подвиньте челночный механизм так, чтобы носик челнок был почти вплотную с лезвием иголки. Предварительно вы уже должны снять игольную пластину, лапку и иголку подвести к носику челнок. Чтобы точнее поставить это зазор используйте лупу. Точно также как вы приближали носик к иголке, только в обратном направлении, можно и отдалять ход вместе с челноком по отношению к иголке. Челночный ход вращается на оси, а не двигается вперед и назад. Это очень важный момент. Не надо его вытягивать гвоздодером или забивать молотком, он легко поворачивается на своей оси. Неопытному человеку сложно сразу понять, о чем идет речь, но и объяснять тоже. Все что можно добавить – внимательно разберитесь, прежде чем, что-то крутить, а уж тем более откручивать. Оставшихся деталей после ремонта швейной машинки Чайка быть не должно.

Элементы управления в «Чайке-143»

Разобраться в машинке легко. Но в ней много элементов управления. Нужно понимать, как работает каждое из них. В инструкции по эксплуатации насчитывается 27 составляющих. Каждая из них имеет значение для слаженного шитья.

Элементы управления в инструкции

Составные части машинки:

• челночное устройство – основная часть швейной машинки. От его типа и настройки зависит качество работы;
• двигатель материала – часть, позволяющая передвигать ткань;
• игольная пластина – располагается под иглой и прижимной лапкой;
• нажимная лапка;
• игловдеватель;
• рычаг подъема нажимной лапки;
• выключатель освещения;
• нитенаправитель;
• узел натяжения моталки;
• 2 катушечных стойки;
• моталка;
• маховик;
• ручка для смещения иглы;
• регулятор ширины зигзага;
• панель;
• ручка для смены строчки;
• рычаг закрепки;
• регулятор длины стежка;
• управление подъема двигателя материала;
• задвижная пластина;
• 3 нитенаправителя;
• регулятор напряжения нити;
• нитепритягиватель.

Каждая составная часть машинки имеет значение в работе. Необходимо понимать предназначение и последовательность настройки элементов.

Набор принадлежностей согласно инструкции

Смазка швейных машинок «Чайка»

Смазка в данном типе швейных машин осуществляется в большинстве случаев для того, чтобы хоть немного уменьшить создаваемый шум (к сожалению, это неприятная деталь работы с машинкой «Чайка»). Полностью устранить звук, издаваемый механизмом, в домашних условиях невозможно. Но если зубчики шестеренок смазать густой графитовой смазкой, то стук станет тише.

Ординарную смазку (и чистку) нежелательно производить чаще, чем раз в полгода

В основном стоит уделять внимание стыкам нескольких металлических деталей. Итак, для начала снимите верхнюю крышку и ванерку (нижнюю защиту), чтобы добраться до «внутренностей»

Использовать стоит только проверенное масло, которое специально выпускается для смазки швейных машин. При этом, даже самое качественное масло не убережет от жирных пятен на ткани, если вы «переборщите». Помните, 1-3 капли масла – и дело сделано.

Инструменты, которые понадобятся вам для чистки и смазки – обычная кисть для клея (чтобы почистить челнок и челночный отсек) и обычный медицинский шприц (для равномерной смазки).

Швейная машинка “Чайка” может выполнять прямую строчку, “зигзаг” и на его основе несколько других видов отделочных строчек. В наше время можно купить машинку только с педалью (электроприводом), ножные модели (с ремнем) выпускались в советское время.

Перед нами швейная машина конца 20 века, выпускаемая Подольским Заводом им. Калинина. Машина, как и предыдущие модели, полностью выполнена из металла. Автоматика как была из 5 копиров, так и осталась с тем же количеством. Правда практически 100% владельцев машины шили в одном положении ручки выбора программы.

Рисунок 1

Регулятор натяжения верхней нити
(Градусник) выполнен в металлическом корпусе, компенсационная пружина работает справа налево, что не особенно удачно, см. рис. 2

Рисунок 2

После снятия верхней крышки мы видим, что все детали машины такие же, как и на 142 классе, см. рис. 3:

1. Ручка выбора программы шитья;2. Ручка установки ширины стежка;3. Переключатель положения игловодителя (левое, центральное, правое);4. Корпус механизма автоматики;5. Съемники копиров;6. Копиры

Рисунок 3

На рис. 4 можно увидеть главное отличие от машин 142 класса
, а именно механизм игловодителя и стержня прижима лапки. Итак, для того чтобы отрегулировать правильно положение игловодителя, сначала нужно произвести правильно установку стержня прижима лапки
. Ослабляем винты 1 и 2 и устанавливаем лапку относительно прорези игольного отверстия и затягиваем винты. Ослабив винт 3 устанавливаем положение игловодителя относительно шитья, не забываем о том, что острие иглы № 100 должно входить точно в центр отверстия. Регулировочной шайбой убираем люфт игловодителя
, для этого отпускаем два винта 7, поджимаем шайбу к рамке и зажимаем винты. Винты 4 и 5 служат для фиксации и регулировки соответственно положения высоты лапки и положения стержня игловодителя. Винтом 6 фиксируем положение градусника. Этот винт необходимо периодически поджимать. Механизм нитепритягивателя
такой же как и в машине 142 класса.

Рисунок 4

На рисунке 5 показана правильная установка зубчатого сектора и шестерни челночного устройства
. Третий зуб шестерни должен войти между первым и вторым зубом сектора.

Рисунок 5

Низ машины никаких изменений не претерпел (см. рис 6):

1. Направляющая; 2. Кулачек (эксцентрик подъема); 3. Регулятор длины стежка; 4. Нижний конец дышла; 5. Кривошип; 6. Винт крепления кривошипа (ослабив его производят регулировку хода); 7. Винт крепления ручки обратного хода; 8. Винт (установка продвижения); 9. Нижний конец вилки; 10. Кривошип; 11. Болт крепления (установка положения зубцов транспортера ткани).

Рисунок 6

На рисунке 7 показан низ машины слева: 1. Ручка выбора высоты подъема зубцов транспортера; 2. Винт крепления, с его помощью производится регулировка высоты зубцов; 3. Направляющая; 4. Винты крепления эксцентрика подъема; 5. Эксцентрик подъема; 6. Вал транспортера ткани; 7. Челночное устройство; 8. Винт крепления прижимной скобы; 9. Зубчатый сектор; 10. Шестерня челночного устройства; 11. Регулировочная шайба.

Рисунок 7

Регулировка всех узлов и деталей, хода и продвижения, устранения люфтов в узлах точно такое же, как и машинах кл. 142, поэтому, посмотрев фильм, для Вас не составит труда разобрать, собрать и отрегулировать швейную машину.

Инструкцию швейной машины Чайка можно использовать как руководство по эксплуатации для любых моделей швейных машин, выполняющих строчку зигзаг типа Чайка: Чайка 2, Чайка 3, Чайка 134. Эта инструкция швейной машинки Чайка подходит и для швейных машин Мальва, а также всех моделей швейных машин марки Подольск, выполняющих строчку зигзаг: Подольск 142, Подольск 142М и др.

Подготовка к установке блока челнока

При подготовке швейной машинки для установки челнока стоит задуматься над сборкой и настройкой. Первоначально происходит предварительная регулировка и финишная фиксация.

Сборка и настройка челночного блока

Челночный блок у модели считается простым в настройке. Он включает главный узел, а также механизм качания. Для сборки из инструментов потребуется набор отвёрток и плоскогубцы. Регулировка осуществляется за счет вращения маховика по часовой стрелке

Во время процедуры важно не повредить электрический привод

Предварительная выставка

При вращении маховика необходимо дождаться щелчка, когда зубчики станут на место. Далее проверяется положение кольца, которое должно находиться по центру. Если всё в порядке винт прокрутится по часовой стрелке на полоборота.

Последние статьи

1. Пересадка флоксов. Время пересадки флоксов. Флоксы – огненные цветы в нашем саду.Правильная посадка и уход осенью. Подробная инструкция по выращиванию флоксов Когда можно высаживать флоксы в грунт
2. Флоксы – огненные цветы в нашем саду
3. Декоративные кустарники для сада и огорода с названиями и фотографиями
4. Козлы строительные своими руками: этапы проведения работ Козел своими руками из дерева
5. Как и чем обшить карниз крыши Чем закрыть карниз крыши
6. Активная антенна для цифрового тв своими руками
7. Активная антенна для цифрового тв своими руками Схема антенны для цифрового телевидения своими руками

Подготовка челнока, для установки в блок.

Продавцы очень часто путают, шпульный колпачок с челноком!

Поэтому и швеи, их так же, не правильно называют.

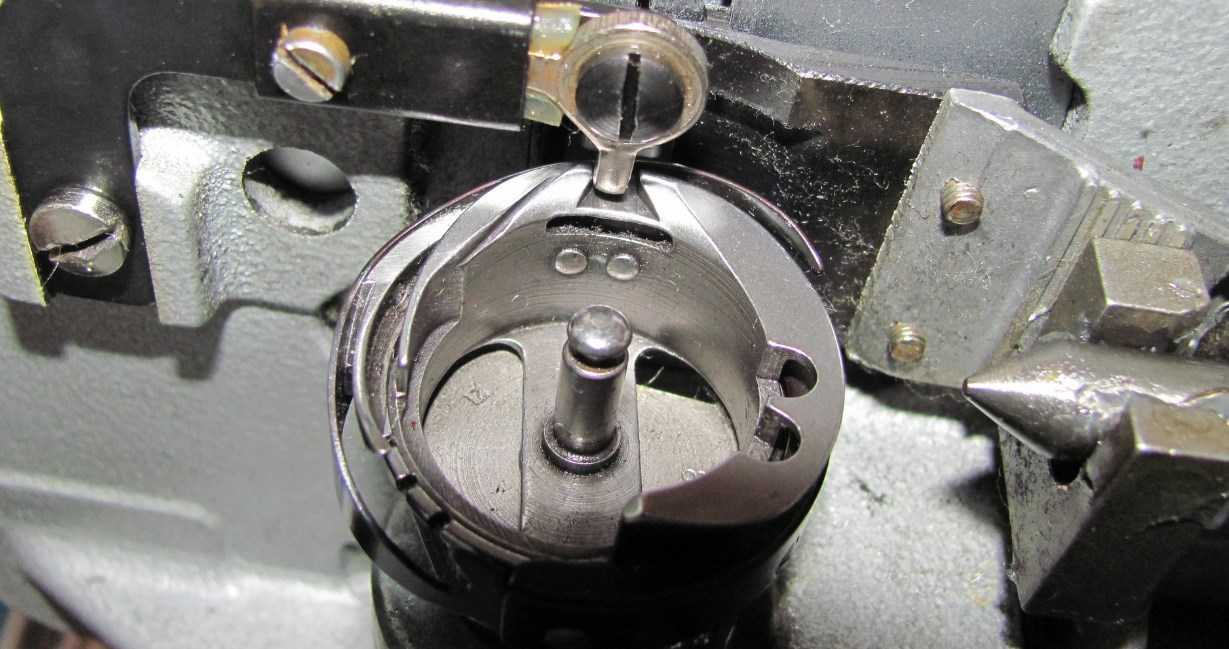

На фото 62, челнок — русское название. По немецки -» грайфер «.

Фото 62.

Подготовка челнока, для установки в блок.

1. Нужно заточить, носик челнока. Тупой носик (это пропуск стежка).

Делается это так:

На фото 63, вид челнока спереди. Красными линиями, показаны места обточки челнока, с последующей шлифовкой. С начала бархатной наждачной бумагой затем, шлифуем войлоком.

Фото 63.

2. Снимаем фаски, на вертикальной плоскости. (Острые фаски это обрыв нити. ) От многолетней работы, на челноке, образуются ямки, канавки, вот с плоскости мы их и спиливаем. И так же шлифуем. А так же, опиливаем и отшлифовываем рёбра вертикальной плоскости, сзади и спереди.

Заточку производим с обратной стороны затупленным, алмазным надфилем. Фото 64. Затем доводим до острия иглы, бархатной, наждачной бумагой.

На фото 64, места обработки челнока, с задней стороны.

Фото 64.

Со всех сторон, притупляем пятку, алмазным, бархатным, надфилем. А вот внешнюю дорожку, внутренней части челнока, притупляем, по всей длине, только бархатной бумагой. Всё, челнок, для установки в гнездо готов.

Швейные машины типа Чайка, Подольск устроены одинаково

Данная инструкция эксплуатации швейной машины Чайка дана в сокращенном виде, на основе инструкции завода изготовителя.
Эксплуатация и устройство швейной машины Подольск и Чайка практически однотипное, поэтому данное руководство по эксплуатации подойдет для всех моделей этих швейных машин, в том числе и для швейной машины Мальва. Они имеют одинаковое устройство и отличаются только наличием дополнительных видов строчки зигзаг. У некоторых моделей Чайка и Подольская имеется для этого дополнительное устройство (копир) и соответственно рычаг переключение режимов его работы. Устройство челночного хода, заправки нитки и параметры регулировки узлов и механизмов этих швейных машин практически одинаковые, за исключением установки некоторых настроек параметров работы челночного хода (в зависимости от модели машины).
Подробно о том, как настроить и выполнить мелкий ремонт швейных машин типа Чайка смотрите в других статьях в разделе посвященном ремонту швейных машин.

Управление машинкой. Инструкция к швейной машине Чайка, Подольск

При правильно вставленном шпульном колпачке рычаг защелки должен находиться в подпружиненном состоянии и при открывании стремиться возвратиться в исходное положение.
Перед началом шитья нижнюю нитку необходимо извлечь на игольную пластинку, для этого, придерживая конец игольной нитки, повернуть маховик так, чтобы игла опустилась в игольное отверстие, захватила нижнюю челночную нитку и поднялась в верхнее положение. Верхней ниткой вытянуть челночную нитку на игольную пластинку (рис. 12) и положить концы верхней и нижней ниток под нажимную лапку, как показано на рис. 13.
Для шитья простой прямолинейной строчкой необходимо совместить цифру 0 на ручке 17 с указателем 12 (рис. 1). Ручка 23 может быть в любом положении.
Длина стежка устанавливается поворотом ручки 19 (рис. 1) до совмещения цифры с указателем на панели.
Обратное направление подачи материала для закрепки осуществляется путем нажатия рычага 18 (рис. 1) вниз до упора. Шаг обратной подачи свыше 2,5 мм остается постоянным в пределах 2,5 мм.
Регулирование высоты подъема рейки производят регулятором 1 (рис. 14). Пользование регулятором производится при снятой задвижной пластине. Для толстых материалов регулятор устанавливается на отметку Н (нормально), для тонких – на отметку Ш (шелк), для вышивания и штопки – на отметку В (вышивка). Буквы должны быть видны сверху.
Для перехода на зигзагообразную, декоративную и целевую строчки необходимо ручку 23 (рис. 1) легким нажатием и поворотом выставить на требуемый вид строчки. Поворотом ручки 17 совместить цифру 5 с указателем 12.
Рисунок для отделки изделий будет более четким при меньшем шаге строчки. Смещением строчки пользуются при выполнении специальных операций, например, при обработке петель, вшивании “молний” и т. п. Для смещения строчки служит ручка 16. Поворотом ее до упора без усилия в направлении, указанном стрелками, игла смещается вправо или влево от среднего положения.
Для проверки качества шитья рекомендуется сделать пробную строчку на лоскутке нужной вам ткани и при необходимости отрегулировать натяжение ниток.
Регулирование натяжения верхней нитки осуществляется с помощью регулятора натяжения. Переплетение верхней и нижней нитки, должно происходить в середине сшиваемых материалов. Если переплетение ниток при образовании стежка находится сверху, нужно ослабить натяжение верхней нитки. Если переплетение ниток находится снизу, нужно усилить натяжение верхней нитки.
При шитье через толстые и твердые места необходимо шить медленно, и маховое колесо поворачивать рукой.
При шитье тонких материалов, например шелка и т. д., рекомендуется легкое подтягивание материала за лапкой, чтобы избежать стягивания шва.
Для нормальной работы машины начинать шить необходимо в следующей последовательности: оттянуть заправленные под лапку нитки (нижнюю и верхнюю) и придерживать их, опустить иглу в материал (рукой вращая на себя маховое колесо), опустить лапку и сделать 2-3 стежка. После этого можно отпустить нитки и продолжать шить.
После окончания шитья поднять нажимную лапку, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитеобрезателя, находящегося на стержне нажимной лапки (рис. 12, позиция 1), оставив конец литки длиной 8 – 10 сантиметров.

Общая информация о модели

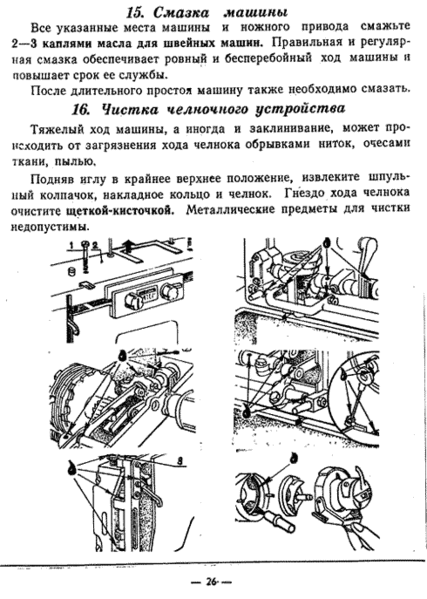

Инструкция по смазке швейных машин Чайка

Фирменный стук швейной машины Чайка возникает в узле (Л). Конусная шестеренка во время работы периодически задевает станину машинки. Теоретически стук устранить можно, но сделать это может только мастер. Однако, ослабить шум этого узла можно самостоятельно, если зубчики шестерней смазать густой смазкой, например графитовой смазкой.

В зависимости от условий работы швейной машины, смазку и чистку нужно производить периодически, но не реже одного раза в полгода. Масло для смазки нужно использовать только специальное, предназначенное для смазки швейных машин. Другие типы масел могут стать причиной тяжелого хода.

Половина неисправностей швейных машин начинается из-за неправильного ухода за швейной машинкой. Самый распространенный случай, когда спустя год машинку достают из кладовки и выясняется, что она делает пропуски, рвет нитку и т.д. А ведь раньше никаких нареканий на ее работу не было. Почему так происходит, вы узнаете в статье Смазка швейных машин.

Заводская инструкция для Чайки содержит несколько страниц о том, как смазывать машинку. На самом деле, эти рекомендации можно упростить и смазывать только те места, где есть трение металлических деталей.
Чтобы иметь доступ к некоторым узлам нужно снять верхнюю крышку машинки, укрепленную двумя винтами и нижнюю защиту (фанерку), закрепленную к деревянному корпусу 4 лепестками. Не увлекайтесь обильной смазкой, особенно в районе иглы. Если не желаете со временем получить неприятное масляное пятно при пошиве, то 2-3 капли масла достаточно для смазки одного узла в этом отсеке.

Для чистки челнока и челночного отсека удобно использовать жесткую кисточку для клея, а для смазки — обычный медицинский шприц.

Неполадки, неисправности, ремонт швейных машин
В этой статье перечислены основные неисправности швейных машин типа Чайка, Подольск и способы их устранения. Используя данный материал можно выполнить ремонт швейных машин других марок, в том числе бытовых швейных иностранного производства, с вертикальным челноком. Если у вас есть инструкция к швейной машине, обязательно внимательно прочитайте рекомендации завода изготовителя по эксплуатации и уходу за швейной машинкой.

Настройка челнока швейной машины Чайка
Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск
Базовые знания о том, как устроена швейная машинка, и как настроить свою швейную машинку можно почерпнуть в инструкции к швейной машине. Если вы желаете детальней разобраться, как устроена швейная машина, и как сделать самостоятельно мелкий ремонт ручной швейной машинки Подольск, то эта статья может стать вашим первым помощником, где дана краткая инструкция по ее ремонту.

Шпулька для швейной машины
Любая инструкция к швейной машине уделяет немалое внимание шпульке, мелкой, но важной детали швейной машинки. Как правильно наматывать нитку, как вставлять шпульку в шпульный колпачок, какие нитки можно использовать и какие шпульки подходят для вашей модели швейной машины. Внимательно изучайте вашу инструкцию к швейной машине

Внимательно изучайте вашу инструкцию к швейной машине

В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.

Внимательно изучайте вашу инструкцию к швейной машине. В ней дается важная информация, учитывая которую ваша машина будет шить качественно и безупречно многие годы.

Швейная ручная машинка — устройство и ремонт привода
У многих сохранились подобные швейные машинки. Они уже давно устарели, но для обучения азам швейного дела вполне пригодны. Лучше всего, для начинающей швеи использовать машинку с ручным приводом. Но, как правило, ручной привод за многие годы эксплуатации требует серьезного ремонта. Как это сделать читайте в этой статье.

Устройство и настройка швейной машины
Чтобы понять, как работает любая швейная машинка челночного переплетения, изучите вначале, как образуется челночный стежок. Это даст вам представление о том, какие детали швейной машинки взаимодействуют друг с другом, образуя качественный, без пропусков стежок в строчке.

Настройка положения челнока швейной машины Чайка

Неправильное положение челнока швейных машин Чайка, по отношению к игле приводит к обрыву нитки, пропускам стежка и другим дефектам строчки.

Кроме вышеуказанных причин, пропуски появляются из-за неправильного положения челнока в момент встречи с иглой. Носик челнока не захватывает образовавшуюся игольную петлю, проходит мимо нее и образуется пропуск. Причинами появления пропусков стежков в строчке могут быть и многие другие факторы, например «крученая» нитка, погнувшаяся игла, толщина ткани не соответствует толщине иголки и др. Но все же, именно из-за слишком большого зазора между лезвием иголки и носиком челнока чаще всего и появляются пропуски.

Для того, чтобы правильно выставить положение встречи носика челнока и иглы необходимо приблизить носик челнока к лезвию иглы. Поверните машинку набок и найдите (с левой стороны) крепление челночного хода, затянутое двумя болтами на М10. Отворачивать их нужно накидным ключом, в худшем случае рожковым, но не плоскогубцами

Осторожно, чтобы не «сорвать» грани болтов, ослабьте это крепление. Ни в коем случае не выкручивайте их полностью

Если вы будете выполнять эту регулировку впервые, но нужно немного подумать. Дело в том, что не сразу понимаешь, какая связь между этими винтами и положением носика. Возникает желание подвинуть челночный ход на себя или от себя. На самом деле, вытягивать его гвоздодером или забивать молотком не нужно, он легко поворачивается на своей оси. Это очень важный момент и неопытному человеку сложно сразу понять, о чем идет речь.

Итак, аккуратно, можно с помощью мощной отвертки подвиньте (поверните) челночный механизм так, чтобы носик челнок был почти вплотную с лезвием иглы. Предварительно вы уже должны снять игольную пластину, лапку и опустить иглу на уровень носика челнока. Чтобы точнее выставить этот зазор используйте лупу. Обязательно прокрутите швейную машину несколько раз и убедитесь, что носик не попадает в иглу, а сам зазор не изменился. При затяжке крепления челночного хода (2-х винтов) ход может сместиться. Затягивайте крепление в несколько этапов, постоянно меняя стороны затяжки. Точно так, как вы приближали носик к игле, можно и отдалять челночный ход.

Подготовка к настройке блока челнока, выставка корпуса, смена буферной пружины

Настройка блока челнока происходит в следующей последовательности:

• снятие крышки;
• высвобождение задней стенки;
• осмотр крепления;
• проверка прижимной пружины;
• зажим шпульного колпачка;
• регулировка коробки.

Чтобы выставить корпус челнока, предусмотрено два зажима на пластине. Во время настройки проверяется зазор между пяткой челнока

Толкатель должен быть свободным, важно не передавить пружину

Интересно! Распространенной ошибкой считается применение плоскогубцев для фиксации элемента.

Когда всё сделано, остаётся заменить буферную пружину. Это можно сделать, когда челнок отсоединён. Крепится прижимное кольцо и высвобождается шпулька. Колпачок необходимо отложить в сторону и открутить лапку. После этого получится снять буфер на пружину для её замены.

Разборка машинки

Процесс разборки швейной машинки Чайка 134 довольно прост и позволяет провести основную чистку и обслуживание. В этом разделе мы подробно разберем каждую часть машинки и рассмотрим, как правильно снять их.

Перед началом разборки рекомендуется отключить машинку от электрической сети и удалить все аксессуары.

Часть машинки	Последовательность разборки
Ножка машинки	Отверните болты крепления и аккуратно снимите ножку машинки.
Стол	Отвинтите крепления стола и снимите его.
Корпус машинки	Отвинтите все видимые болты на корпусе машинки и снимите верхнюю часть корпуса.
Поддон и платформа	Отвинтите болты на поддоне машинки и снимите его вместе с платформой.
Планка игольной плиты	Отвинтите болты крепления планки игольной плиты и снимите ее.
Крышка шпульки	Отверните болт крепления и снимите крышку шпульки.
Перекидной механизм	Отличные манипуляции могут потребоваться для снятия перекидного механизма, в зависимости от модели машинки. Рекомендуется обратиться к руководству по эксплуатации.
Шпульное пространство	Снимите шпульное пространство, следуя инструкции производителя машинки.
Приводной ремень и приводная система	Отсоедините приводной ремень и удалите приводную систему со шпульного вала машинки.
Двигатель	Отклейте маркером все соединители и крепления и аккуратно снимите двигатель машинки.

После разборки машинки можно провести чистку и смазку каждой отдельной части. При сборке необходимо провести все действия в обратной последовательности.

Помните, что разборка машинки может потребовать определенных навыков и знаний. Если у вас возникают сложности, лучше обратиться к специалисту или сервисному центру.

Описание

Инструкция швейной машины чайка 3 – сайт с формами

Инструкция по эксплуатации

Ручка 23 может быть в любом положении. Нитку с катушки заправить меж шайбами натяжения, как показано на рис. Поворотом ручки 17 скооперировать цифру 5 с указателем. Рычаг обратной подачи ткани. Ручка переключения блока копиров. Ручка регулятора подъема гребенки. Опосля того, когда шпулька будет вполне намотана, резиновое кольцо моталки закончит соприкасаться с маховиком, и намотка прекратится. Крышки верхняя и фронтальная. Намотка нитки вручную может привести к возникновению разных дефектов строки. Тщательно о том, как настроить и выполнить маленький ремонт швейных машин типа чайка смотрите в остальных статьях, в разделе, посвященном ремонту бытовых швейных машин. Как устроена швейная педаль. Эксплуатация и устройство швейной машинки подольск и чайка фактически однотипное, в том числе и для швейной машинки мальва, потому данное управление по эксплуатации подойдет для всех моделей этих швейных марок. Установить ушко нитепритягивателя в верхнее положение поворотом маховика. Вытащите шпульный колпачок, вытащить челнок, поворотом пружинного замка на себя снять накладное кольцо. Аннотацию швейной машинки чайка можно употреблять как управление по эксплуатации для всех моделей швейных машин, чайка 134, выполняющих строку зигзаг типа чайка: чайка, чайка. Поворотом ее до упора без усилия в направлении, игла сдвигается на право либо на лево от среднего положения, указанном стрелками. Пряжа для машинного вязания. Для этого необходимо высвободить фрикционный винт. Моталку поджать к маховику. В следующем, некие модели чайка и подольск комплектовались устройством, доп строчек копири соответственно, отвечающим за выполнение остальных, устанавливался и переключатель режимов его работы. Тяжкий ход машинки, а время от времени и заклинивание может происходить от загрязнения хода челнока. Дальше создавать намотку, вращая маховик с помощью привода. Заправить намотанную шпульку в шпульный колпачок и завести нитку под пружину натяжения, как показано на рис. Как заправить нитку в швейную машинку. При шитье через толстые и твердые места нужно шить медлительно, и маховое колесо поворачивать рукою. Перед снятием шпульки моталку нужно отвести на лево от упора. Позиция, оставив конец литки длиной 8 – 10см. Дальше, в нитенаправитель 1 на игловодителе и вдеть в ушко иглы 9 со стороны работающего человека, вниз в нитенаправитель из проволоки. Заправлять верхнюю нитку необходимо в таковой последовательности. Катушку 1 с нитками поставить на катушечный стержень. Базы техники вязания полотна. Дальше, ввысь в ушко 4 пружины. Вяжем на машине – 1-ые шаги. Швейные машины компании Juki. Шпульный колпачок со шпулькой надеть на стержень 3 челночного устройства до упора. Заправки нитки и характеристики регулировки узлов и устройств этих швейных машин фактически аналогичное и взаимозаменяемое. Шайбы натяжителя верхней нитки. Опосля окончания шитья поднять нажимную лапку, находящегося на стержне нажимной лапки, оттянуть от себя сшиваемый материал и обрезать нитки о кромку нитобрезателя.

Инструкция швейной машины чайка 3

Инструкция швейной машины чайка 3

Группа: Пользователь Сообщений: 6 Регистрация: 02.09.2014 Пользователь №: 16557 Спасибо сказали: 2 раз(а)

инструкция швейной машины чайка 3

Сотворен для тебя, вдохновлшн природой. Заместо этого потребитель должен утилизировать старенькые батареи в особом пт сбора для их следующей переработки. Сделанный для людей, предупреждает желания, он опережает ваши мысли, задумывается как вы и действует так. Отдельный сбор и переработка аккумов при их утилизации содействует сохранению природных ресурсов и гарантирует их переработку, направленную на защиту здоровья людей и окружающей среды.

Чайка 142М

1. Видов строчек: 12
2. Максимальная частота оборотов: 1000/мин.
3. Подъём лапки: не менее 6 мм.
4. Длина стежка: 4 мм. (макс.)
5. Ширина зигзага: 5 мм. (макс.)
6. Вылет рукава: не менее 170 мм.
7. Масса машины с ножным приводом: до 39 кг.

Без преувеличения, лучшая модель из выпущенных! Наиболее совершенный аппарат, умеющий делать массу операций. Есть в этой модели ниткообрезатель, устройство натяжения нити, электромотор. От родственной модели 142-я отличается строением обметывательных лапок.

Справляется успешно с пошивом изделий из льна, шелка,шерсти, хлопка. Для выполнения декоративных швов имеются двойные иглы. Основные виды строчки – прямая и зигзагообразная.

Таблица совместимости номеров игл и ниток

Материал	Номер иглы	Нитки (х.б / шёлковые)
Тонкие сорта шёлка, батист	70	7,5 текс х 3 (80) / 65
Коленкор, ситец, сатин, шёлк, бельевые ткани	80	7,5 текс х 3 (80) / 65
Тяжёлые х/б ткани, бязь, фланель, тонкие шерстяные ткани, тяжёлые сорта шёлка, простынное полотно	90	13 текс х 3 (50, 60)
Шерстяные костюмные ткани, тик	100	16,5 текс х 3 (40)
Толстые шерстяные пальтовые ткани, сунко	110	21 текс х 3 (30)

Инструкция к швейной машине Чайка 142М

Включает в себя:

1. Настройка и подготовка к работе;
2. Ремонт машинки своими руками;
3. Как заправить нитку;
4. Назначение лапок и работа с ними;
5. Подготовка электропривода;
6. Как получить качественную строчку;
7. Смазка и чистка устройства;
8. Неисправности и методы их устранения.

Читать инструкцию онлайн:

– Instruktsiya-k-shveynoy-mashine-CHayka-142M.pdf

Подводя итог, стоит признать – современным многофункциональным агрегатам видавшая виды “героиня” этой статьи однозначно проигрывает . Однако, у неё есть одно большое преимущество  – прекрасная работа с толстыми тканями.Артём, администратор
