Руководство по применению к швейной машине Чайка 142 М

Ремонт швейной машинки Чайка

Основная неисправность у машин типа “Чайка”, выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек – это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.
Прежде чем приступить к ремонту и настройке швейной машины Чайка
своими руками, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами сверху). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки или стола. Разберите челночное устройство: шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки, (особенно в отсеке челночного хода) пыль, грязь, очесы и хорошо смажьте машинным маслом все трущиеся, доступные места. Места, которые нужно смазывать, можно посмотреть в инструкции к машинке или смазывать все доступные трущиеся металлические детали и узлы.
Для смазки очень удобно использовать медицинский одноразовый шприц.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка.
Первая причина, приводящая к обрыву нитки – загнутое острие тупой иголки, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иголки.

Ремонт втулки, восстановление, шпонки

Шпонка    2 мм (высотой) х 1,5 мм (шириной) х 4 мм (длинной).

1. Берём гвоздик диаметром 3 мм, расклёпываем его в эти габариты: 2 х 1,5 х 4.
2. Торцом надфиля, делаем пропил в внутри втулки. На глубину — 1 мм.
3. В колпачок из под лака для волос. Каплю эпоксидной смолы, смешиваем со стружкой от пропила под шпонку.
4. В эту смесь, добавляем 1 каплю отвердителя. И всё хорошо перемешиваем спичкой.
5. В этой смеси, обмазываем нашу шпонку и вставляем во втулку.
6. Через сутки, эпоксидная смола, затвердеет.
7. Удаляем, лишнюю, затвердевшую смесь надфилем, с наружной части втулки, и по углам шпонки.
8. Всё собираем на ось.

Шпонку, можно изготавливать, хоть из меди, из органического стекла — плексигласа, из алюминия. Можно изготовить из сломанной иглы. Можно приклеить клеем, «Супер Момент». Главное чтобы шпонка в пазу втулки сидела туго.

Менее  трудоёмкий  вариант, по ремонту – это купить новые втулки!

Итак собранные оси, устанавливаем в блок зигзага, а блок зигзага в машину.

Винты М 6 это № 4 и М 5 он на задней стенке, снаружи №3, на (фото 38) ставим на места. Сначала наживляем в серьгу, задний винт М 5. Затем закручиваем М 6. Затем дотягиваем М 5. А установив эти два винта, закручиваем винт на серьге. Он между корпусом и копирными дисками.

Фото 38.

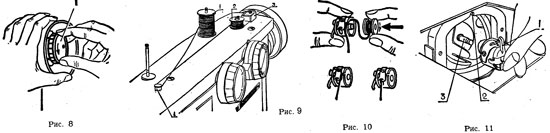

Наматывание нитки. Инструкция к швейной машине Чайка, Подольск

Намотать нитки на шпульку с помощью моталки. При намотке нитки на шпульку маховик машины должен вращаться вхолостую. Для этого нужно освободить фрикционный винт 1 (рис. 8).
Шпульку надеть на шпиндель моталки 2 так, чтобы пружина шпинделя вошла в прорезь шпульки. Катушку 1 с нитками поставить на катушечный стержень. Нитку с катушки заправить между шайбами натяжения 4, как показано на рис. 9, и затем намотать несколько витков па шпульку вручную. Моталку поджать к маховику. Далее производить намотку, вращая маховик с помощью привода.
После того как шпулька будет полностью намотана, резиновое кольцо моталки перестанет соприкасаться с маховиком, и намотка прекратится. Перед снятием шпульки моталку необходимо отвести влево от упора 3.
Заправить намотанную шпульку в шпульный колпачок и завести нитку под пружину натяжения, как показано на рис. 10. Оставить свободный конец нитки длиной 10-15 см.
Вставить шпульный колпачок со шпулькой, заправленной ниткой, в челночное устройство. При этом игла должна быть в верхнем положении.
Шпульный колпачок со шпулькой надеть на стержень 3 челночного устройства до упора. При этом палец 1 шпульного колпачка должен войти в гнездо 2 (рис. 11).

Руководство пользователя

Конечно, инструкция по эксплуатации обычно входит в комплектацию изделия при покупке. Но что делать, если машинка досталась вам в наследство или в подарок от родственников? В таком случае вам поможет краткое изложение принципов обращения с этой моделью.

Итак, разберемся, что можно и что нельзя делать при работе на «Чайке-3».

В первую очередь необходимо правильно ухаживать за швейной машинкой – регулярно чистить и смазывать механизм, не допуская чрезмерного загрязнения и загустения смазки. Минимальный интервал между процедурами техобслуживания – 6 месяцев.

Одним из важных моментов в процедуре смазывания внутреннего механизма «Чайки» является то, что заправить маслом нужно все движущиеся узлы. Именно в этих местах возникает разрушительная сила трения, которая постепенно изнашивает механизм и приводит к поломкам. Поэтому не пропускайте второстепенные и незначительные, на ваш взгляд, сочленения деталей.

А также при смазке важно соблюдать меру – обычно для одного небольшого узла хватает пары капель масла. Особенно важно не переборщить со смазкой в районе крепления игл – избыток смазочного материала будет загрязнять ткань при шитье. Кроме этого, важно правильно подобрать иглу для шитья разных тканей

Для каждого типа текстильных материалов предусмотрены определенные номера швейных игл:

Кроме этого, важно правильно подобрать иглу для шитья разных тканей. Для каждого типа текстильных материалов предусмотрены определенные номера швейных игл:

• №70 – тонкие, нежные ткани (батист, шелк);
• №80 – чуть более плотные (сатин, ситец, поплин и подобные);
• №90 – бязь, фланель, хлопчатобумажные и шерстяные (тонкие) материалы;
• №100 – костюмные и шерстяные ткани обычной толщины;
• №110 – джинсовые и нетканые материалы, ткани из шерсти повышенной толщины.

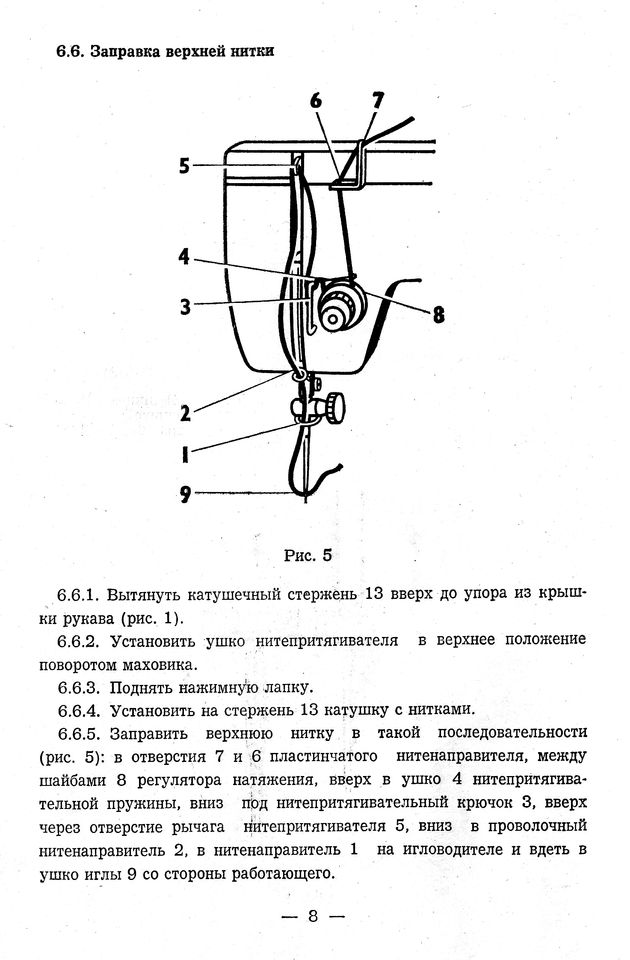

Отдельным пунктом в инструкции пользователя стоит пункт заправки нитей.

Устройство и характеристики модели Чайка 142 М

Аналог этого типа прибора — швейная машина Подольск. По этой причине можно использовать всю информацию статьи для двух устройств.

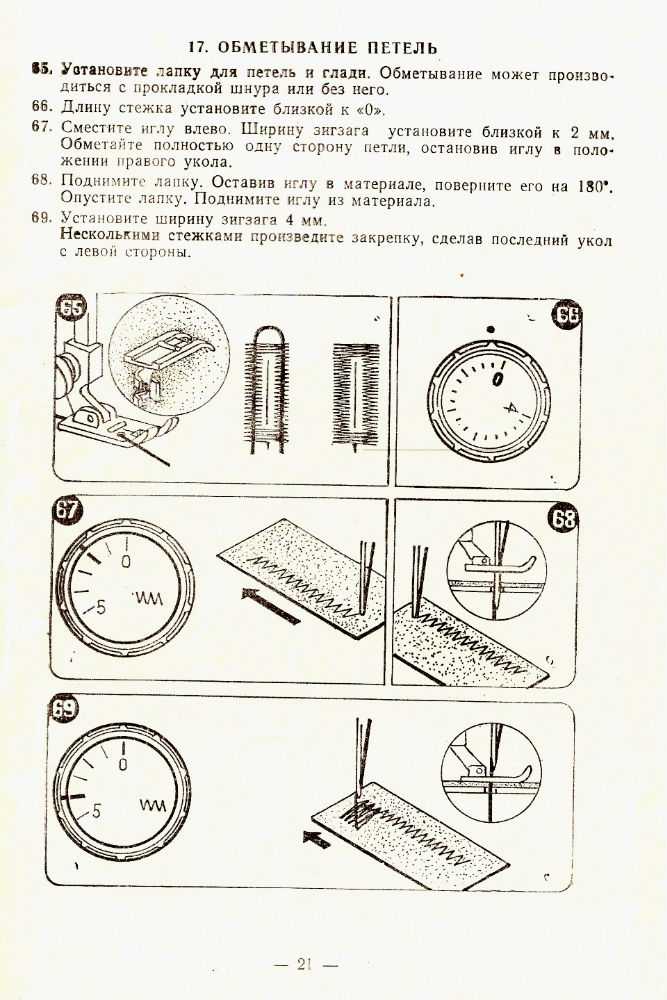

На рынке представлено 4 способа управления машинками: механическое, электромеханическое, электронное и компьютерное. Устройство имеет электромеханический тип управления. Модель также оборудована дополнительной кнопкой реверса, которая позволяет производить процедуру в обратном направлении. Мощность, которая потребляется машинкой, равняется 70Вт. Также прибор имеет опцию освещения при проведении процедуры шитья, осуществляет 19 швейных операций. Петли выполняются в режиме «полуавтомат».

Швейная машинка Чайка 142 М

Типы строчек:

• обметочный;
• потайной;
• эластичный;
• эластичный потайной.

Максимальная длина стежка составляет 4 мм, ширина — 5 мм. В комплектацию входят лапки, позволяющие вшить молнию, а также пришить пуговицу.

Швейная машина чайка 142 м состоит из рукавной платформы, отсека для аксессуаров, мягкого чехла. Вес составляет 5,7 кг.

Схема деталей швейной машины

Тумба имеет довольно сложную конструкцию, поэтому следует обратить к наглядной схеме, представленной выше.

Прибор состоит из запчастей:

Ремонт Чайки — швейные машины 132 м, 134, 142 м, 143

Просмотры: 77 177

Хотя швейная машина Чайка советского изготовления и славится надежностью, все же каждому обладателю столь раритетной техники непременно придется хотя бы в общих чертах понять, что включается в себя ремонт Чайки. Эти швейные машины шьют отменно, но при условии регулярного их обслуживания.

Тем более, что разобравшись в устройстве и принципе работы, ремонт швейных машин Чайка не будет очень сложным.

Чайка 123 М: с чего начать чинить?

Основная неисправность швейных машин Чайка – это пропуски стежков, петляние нижней или верней нитки, ее обрыв. Однако ремонт Чайки правильнее всего начинать не с самой проблемы, а с профилактического осмотра, чистки и смазки.

1. Для этого необходимо отключить электродвигатель от сети, снять верхнюю крышку, открутив два крепежных винта.
2. Далее нужно отсоединить лапку, снять иголку, игольную пластину, а также крышку челночного механизма.
3. Саму машинку необходимо отсоединить от деревянной подставки, разобрать челночное устройство.
4. И теперь можно почистить машинку от пыли, грязи, очесов.
5. После этого при помощи обычного медицинского шприца можно залить все трущиеся детали машинным маслом и хорошо смазать все доступные места.

После проведения всех подготовительных мероприятий (в принципе, это не что иное, как настройка швейной машинки) можно приступить непосредственно к ремонту: выявлению причин поломки и их устранению.

Обрыв нитки у швейных машин Чайка может встречаться из-за загнутого острия тупой иголки. Увидеть это легко под лупой.

При эксплуатации швейных машин Чайка желательно использовать исправные иголки и предназначенные именно для этой модели в соответствии с инструкцией.

Также нитка может рваться и из-за того, что игла при входе в игольное отверстие может его касаться. Установить ее в центре игольной щели можно путем смещения рамки игловодителя, которая закреплена винтами на коромысле. В этом и будет заключаться ремонт.

Ремонт швейных машин Чайка в мастерской

При использовании швейной машины Чайка 123 М ремонт не всегда прост и возможен в домашних условиях. Регулировка, настройка и ремонт некоторых механизмов может потребовать опыта и профессионализма специалистов.

Например, если при работе самопроизвольно сбилось поперечное положение иглы (что в швейных машинах Чайка случается довольно часто), то, скорее всего, будет лучше, чтобы ремонт осуществлял мастер. Эта поломка может быть причиной разрегулировки некоторых других узлов.

Не лишним будет и изучить на предмет поломок педаль для швейной машины.

Также есть много других настроек, которые довольно сложны для самостоятельного ремонта. Это, например, ремонт челночного хода. Именно там могут быть скрыты причины петляния.

Почти для каждой модели швейной машины Чайка инженеры разработали свои особенности для настройки и ремонта данного узла. Поэтому такую деликатную работу лучше доверить специалисту по ремонту швейного оборудования.

Shvejnye.Ru 2017-06-21

(5

Выставка челнока, в челночном блоке.

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки. Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо. Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Настройка челнока швейной машины Чайка Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.

Шпулька для швейной машины Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.

Устройство и настройка швейной машины Начните ремонт швейной машинки Чайка с изучения ее устройства. Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.

Смазка швейных машин Швейная машина Чайка способна работать без нареканий многие годы, если следовать инструкции по эксплуатации, где указано, какие ткани она может шить, как подобрать правильно иголку и нитку для каждого вида ткани. Старайтесь содержать швейную машину Чайка в чистоте и периодически смазывать. Тогда многие годы вам не понадобится ее настраивать и выполнять ремонт.

Устранение обрывов, верхней нити, в челноке.

1. По фото 52, выкручиваем болты.
2. По фото 57, вынимаем весь блок челнока.
3. Очищаем его от пыли и грязи. Старой зубной щёткой.

Подготовка к правильной установке блока челнока.

Фото 58.

Ослабляем болт, на валу челнока. И винт втулки. Фото 59.

Фото 59.

По фото 58, молоточком бьём по пятке секторной шестерни, 2 — 3 лёгких удара. Смещаем вал челнока, вправо.

Сборка и настройка челночного блока.

1. Блок вставляем в посадочное место. Закручиваем винты хомута, так, чтоб блок, не болтался, и в тоже время, чтоб его можно было крутить вокруг оси.
2. Устанавливаем ручку зигзага, в положение 0.
3. Опускаем иглу вниз, вращая маховое колесо, в нижнюю точку ноль.
4. Блок челнока, устанавливаем так, чтоб, кончик носика, блока челнока, был строго, за осью иглы. Как на фото 60.
5. Зазор, между толкателем челнока, и иглой должен быть 0,5 — 1 мм. Фото 61.
6. В таком положении, прикручиваем, (винты — блока челнока), чуть сильнее.

Фото 60.

Предварительная выставка.

Зазор, между толкателем челнока, и иглой должен быть 0,5 — 1 мм. На Фото 61.

Фото 61.

Вот в таком положении, мы должны, зажать сильно, винты, челночного блока. Чтоб он, не сдвинулся и не провернулся.

Проверяем пункт: 4 и 5 — 3 раза!

1. Если кончик носика, блока, не будет доходить до оси иглы, 2 — 3 мм, то будет рвать нижнюю нить.
2. Если кончик носика, блока, зайдёт за ось иглы, на +2; +3; мм, то будет рваться, верхняя нить.

Инструкция по смазке швейных машин Чайка

Швейная машина Чайка

Швейная машина Чайка выполняет прямую строчку, строчку зигзаг и на его базе несколько видов отделочных строчек. Купить такую машинку в наше время можно только с электроприводом (с педалью), ножная модель (с ремнем ), так называемая «кабинетная», выпускалась в советское время. Швейная машинка Чайка 2; 3; 142м; 132; 134; 143; Подольск 142, Подольск 125-1; Мальва и другие — все эти машины имеют одинаковое устройство и инструкцию по использованию и настройке. Конструктивных отличий у них практически нет, разве что в наличии дополнительного набора видов декоративных строчек зигзаг. Правда, когда выполняется ремонт и настройка, для каждой модели швейной машины Чайка или Подольск, требуется знать соответсвующие параметры, схемы настройки челночного узла каждой модели. Это один из недосттков, зато большим преимуществом является то, что цена на запчасти, особенно б/у к швейным машинам типа Чайка вполне приемлемая.

Прежде чем приступить к настройке швейной машины Чайка самостоятельно, желательно сделать профилактический осмотр, чистку, смазку. Для этого отключите электродвигатель от сети, снимите верхнюю крышку (она крепится двумя винтами). Отсоедините лапку, снимите иголку и игольную пластину, крышку челночного механизма. Отсоедините машинку от деревянной подставки или стола. Разберите челночное устройство: шпульный колпачок, запорное кольцо, челнок. Теперь удалите с машинки, (особенно в отсеке челночного хода) пыль, грязь, очесы и хорошо смажьте машинным маслом все трущиеся, доступные места.

Как правило, основные неисправности швейных машинок типа Чайка — обрыв нитки при пошиве; пропуски стежков; петляние верхней нитки в строчке. Еще имеется характерный стук во время работы, но это конструктивная особенность этих машин и единственное средство — периодическая смазка. Хотя бывают исключения, и швейные машины Чайка работают достаточно мягко. Обрыв нитки. Первая причина, приводящая к обрыву нитки является загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы. Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.

Нередко задают вопрос: как вставить нитку в иглу в швейной машине Чайка? Для всех машин типа Чайка, да и для большинства других выполняющих сточку зигзаг, игла ставиться спиленной частью колбы от себя, а желобок для нитки должен смотреть на вас. Вот со стороны этого желобка и вставляется нитка.

Если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки иголка должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг расстояние L должно быть одинаковым с R. Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, находящегося в верхней части машинки (покрутите на строчке зигзаг маховое колесо и вы увидите это крепление). Ослабьте эти винты и установите, на прямой строчке иголку строго по центру (смещая рамку игловодителя). После проверьте положение иглы при левом и правом уколе.

Комплектация поставки

Есть более 5 вариантов комплектов поставки. Это позволяет швее выбрать оптимальный для размещения в домашних условиях и особенностей работы. Есть поставка машинки в столе. Можно приобрести устройство на подставке для небольших помещений.

Варианты комплектов поставки:

• устройство с ножным приводом в столе. Удобно в том случае, если хранить швейные принадлежности негде. А машинка не требует частой перестановки. Ножной привод имеет некоторые недостатки;
• машинка с электроприводом без стола на подставке. Продается в футляре. Экономит место. Но ткани и другие принадлежности все равно потребуют дополнительной площади. Легко переносится;
• вариант с электроприводом в столе;
• устройство с ручным приводом на подставке.

Футляр для машинки может быть мягким. В таком случае ее дополнительно укладывают в упаковочный ящик.

Важно! Смазка должна использоваться по правилам, прописанным в инструкции. Вещество должно предназначаться для использования в модели

А также отвечать другим требованиям.

К машинке прилагается также инструкция по эксплуатации. Набор принадлежностей вкладывается в упаковочный ящик. Обязательно должно быть свидетельство с гарантийным талоном. К машинкам с электроприводом добавляется присоединительный шнур. Если управление ножное, добавляется ремень. Также должны прилагаться винты. При покупке б/у машинки нужно уточнять комплект.

Приобрести машинку можно в столе или на подставке. Также есть варианты с электрическим и ножным приводом. При покупке устройства с рук необходимо уточнять наличие руководства для правильной эксплуатации.
