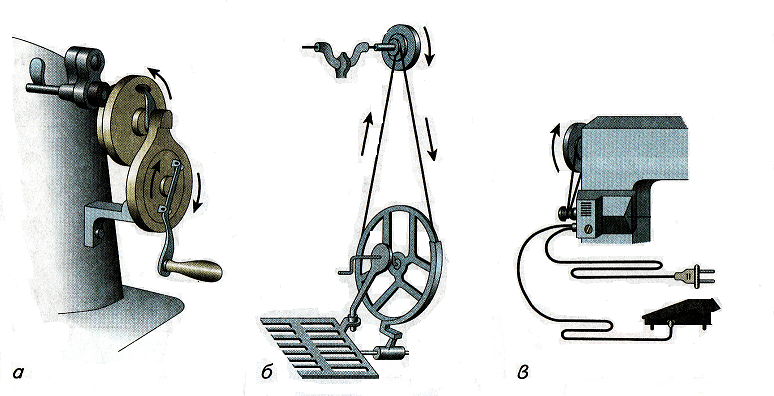

Виды приводов швейной машины

Термины, используемые в названиях деталей

Для работы с бытовым устройством в домашних условиях необходимо знать следующие термины:

винт — производится с резьбой на основании, на головке располагается канавка под отверстие:
болт — выполнен в виде детали с четырехгранной головкой, есть нарезанная резьба;
вал — ось круглой формы, применяется для закрепления деталей, узлов, механизмов, передавая движение;
втулка — цилиндрическая деталь с внутренним отверстием, фиксирует валы и оси;
кривошип — крепится с краю вращающего элемента, в который внедряется деталь крепления шатуна;
рейка — располагается под лапкой, имеет зубья, предусмотрена для продвижения материи вперед;
нитепритягиватель — удлиненный провод, располагающийся на лицевой стороне агрегата, выдергивает нить при образовании стежка;
игольная пластина — имеет отверстие для прохождения иглы к челночному ходу;
игловодитель — удерживает иголку, осуществляет ее движение.

Основные узлы и механизмы швейной машины

Важным узлом прибора принято считать электропривод, именно от этого элемента исходят скоростные показатели, производительность и мощность. Его нельзя перегружать постоянной работой на протяжении длительного времени. Электроприводный ремень по внешним признакам тонкий и слабый, но приводит в движение всю рабочую систему. Эту деталь необходимо оберегать от пошива грубых материалов (джинс, кожа и другие). На внутренней поверхности ремня располагаются зубчики, при его разрыве сложно подобрать достойную замену с определенным шагом.

Электропривод швейной машины — один из важнейших ее узлов

Для мягкой работы аппарата нужно следить за ременным натяжением, со временем оно ослабляется, что влияет на снижение скорости. По этим причинам появляется повышенный уровень шума.

Полезно! При самостоятельной разборке прибора необходимо нажать пальцем на ремень в указанном стрелкой месте. Если он легко продавливается, то натяжение следует увеличить. Главное — не перестараться, иначе сильно натянутый ремешок может привести к тугому ходу. Такое действие неблагоприятно скажется на устройстве, и повысится износ втулок электродвигателя.

Основополагающие механизмы, которые необходимо знать при шитье:

Рукоять длины стежка — задает требуемую длину;
Фиксатор нажимной лапки — управляет подъемом и опусканием данной детали;
Ручка натяжения нитки верхней части — осуществляется оптимальная настройка уровня натяжки;
Стол (выдвигается), отдел для аксессуаров — такие комплектующие есть в отдельных моделях, в большинстве современных приборов они отсутствуют;
Регулятор выбора разновидностей строчки — есть в разных экземплярах, в том числе с компьютерным управлением, где регулировка происходит при помощи дисплея;
Реверс — позволяет делать стежки в обратном порядке;
Маховик — приводит двигатель к манипуляциям и останавливает его;
Выключатель свободного хода маховика — предусмотрен для переключения уровней наматывания шпульки и строчки;
Рукоятка выбора вида стежка — позволяет подбирать нужный узор строчки;
Разъем подключения педали к приспособлению;
Педаль — контролирует скорость шитья и весь процесс;
Регулятор ширины стежка — необходим для управления шаговой ширины.

Сама схема работы прибора довольно сложна, однако шить при помощи бытовой техники намного проще и быстрее.

Электропривод для оверлока

Проще всего заменить электропривод у оверлока. У них обычно достаточно стандартное крепление, позволяющее легко заменить привод. Доступ к двигателю, как правило, прост. Главное, убедиться в том, что размеры нового привода не больше старого и подходит крепление. Заодно, можно заменить и ремень. Раз уж “сгорел” двигатель, то и ремешок тоже, наверное, сильно изношен. Вот только купить ремень нужно такого же диаметра как стоял до этого. У оверлоков они могут отличаться от ремней для швейной машины и даже иметь другой диаметр. Поэтому, возьмите в магазин с собой образец или измерьте точно диаметр и длину старого

Но самое важное, это не забыть сказать продавцу, что вам нужно купить электропривод для оверлока, а не для швейной машинки, иначе вы можете купить электропривод, который будет вращать оверлок не в ту сторону. И обязательно сами уточните, в какую же сторону у вас вращается оверлок

Обычно он вращается “от себя”, но бывает и наоборот.

Преимущества электропривода перед механическим

1. Удобство использования

Электропривод позволяет шить более гладко и легко, так как он обеспечивает постоянную скорость движения иглы. Это предотвращает возникновение неровных швов и позволяет достичь более качественного результата. Кроме того, электропривод обеспечивает более точное перемещение иглы, что позволяет выполнять более сложные швейные операции с высокой точностью.

2. Экономия сил и времени

Работа с электроприводом значительно сокращает физическую нагрузку на оператора швейной машины. За счет автоматического привода, необходимости в ручном прокручивании машины нет, а это позволяет оператору сосредоточиться на точности шитья, минимизируя утомление и повышая производительность.

Электропривод также позволяет экономить время. Моментальный запуск и остановка, автоматическое перемещение иглы – все это существенно сокращает время на выполнение швейных операций. А возможность регулировки скорости позволяет подстроиться под особенности ткани, что улучшает качество шва и снижает количество отбраковки.

Как можно видеть, электропривод для швейной машины обладает непререкаемыми преимуществами перед механическим приводом. Он делает шитье проще, удобнее и быстрее, а также позволяет достичь более качественного результата. Это технологическое новшество является незаменимым в индустрии швейного производства и широко применяется в современных швейных машинах.

Современные швейные машины – классификация по типу управления

ЭЛЕКТРИЧЕСКИЙ ПРИВОД

Электропривод состоит из однофазного коллекторного асинхронного электродвигателя и пускорегулирующего реостата. Электродвигатель может быть встроенным в корпус машины или навесным. Тот и другой имеют свои преимущества и недостатки. Встроенный электродвигатель делает машину более компактной, лучше защищен от внешних повреждений. Навесной двигатель проще отремонтировать, заменить контактные щетки или приводной ремень. Наиболее распространен отечественный электропривод МШ-2, выпускаемый Серпуховским заводом. Навесной электродвигатель 7 (рис. 19) крепится к кронштейну 1 двумя скобами 6 посредством гаек 8. Кронштейн 1 крепится к корпусу машины болтом 2 (как и кронштейн корпуса ручного привода). Шкив 9, закрепленный на валу электродвигателя, клиповый ремень 3 передает вращение маховику 5, закрепленному на главном валу машины фрикционным винтом 4.На рис. 20 показана электрическая схема электропривода. Электродвигатель Д и пускорегулирующий реостат РП являются источниками искровых разрядов, вызывающих радиопомехи. Для подавления радиопомех пластмассовый корпус электродвигателя изнутри покрыт специальным составом, не пропускающим радиопомехи в эфир, а реостат оснащен специальными конденсаторами С1 С2 С3 и индуктивными катушками L1 и L2, которые являются фильтром, препятствующим прониканию в бытовую электросеть вредных импульсов тока. Пускорегулирующий реостат находится в карболитовом корпусе. Он выполнен в виде ножной педали и служит для включения машины и регулирования частоты вращения главного вала в процессе ее работы. Основание 1 (рис. 21) соединяется с крышкой 4 четырьмя шурупами 27 через резиновые втулки 26. К основанию 1 двумя винтами 11 с гайками 12 и шайбами 13 крепится корпус 10 реостата. Реостат от корпуса изолирован асбестовыми шайбами. В отверстия корпуса 10 вставлены два столбика из угольных дисков 33 толщиной 0,4—0,5 мм.

Техническая характеристика электропривода МШ-2

Номинальное напряжение, В	220
Частота, Гц	50
Нагрузочный момент, г/см	670
Частота вращения вала, об/мин	6000
Мощность на валу, Вт	40
Ток, А	0,47
Тип реостата	Угольный

К корпусу 10 винтами 9 крепятся два держателя 8, в отверстия которых вставлены угольные контакты 7. В отверстие крышки с внутренней стороны вставлена кнопка 6, вилка которой охватывает штифт 5 нажимного рычага 3. Рычаг 3 шарнирно укреплен на оси 38, вставленной в отверстия стойки 39. Стойка 39 крепится к основанию 1 винтом 2.

Нижнее плечо рычага 3 соприкасается с толкателем 37, который перемещается под корпусом реостата 10. В вилку, расположенную на конце толкателя 37, под действием пружины 15 упирается контактный диск 16. Диск 16 закреплен на штоке 14. На конец штока 14 надета втулка 36, которая под действием пружины 15 прижимается к головке штока 14. На втулку 36 напрессованы контактная пластина 34 и ограничительная пластина 35. Справа в отверстие корпуса 10 реостата вставлены направляющие винты 32. На их концах закреплены контактные пластины 19. К пластинам 19 шайбами 31 и гайками 30 присоединены провода 29, идущие от конденсатора 23. Дроссели 18 и 28 также соединены с пластинами 19. К конденсатору 23 припаяны концы проводов 25, соединяющие педаль с электродвигателем. Вложенные в отверстия основания 1 дроссели 18 и 28 охватываются скобой 22, прикрепленной к основанию 1 винтом 21. Включив штепсельную вилку педали в электросеть, нужно нажать ногой на кнопку 6. Рычаг 3 повернется по часовой стрелке и переместит толкатель 37, который, перемещаясь вправо, через контактную пластину 34 нажмет на контакты 7. Диски 33 подожмутся, и цепь электродвигателя замкнется через угольный реостат. Чем сильнее нажимать на кнопку 6, тем плотнее будут поджиматься диски 33, сопротивление между ними уменьшится, а частота вращения главного вала машины будет увеличиваться. При нажиме на кнопку 6 до отказа контактный диск 16 соприкоснется с контактными пластинами 19, и ток, минуя угольные диски, потечет по обмотке электродвигателя. Вал электродвигателя в это время будет вращаться с частотой 6000 об/мин. При полном отпускании кнопки 6 пружина 15 разомкнет контактную пластину 34 с контактами 7. Ток не сможет протекать по цепи электродвигателя и электродвигатель выключится.

Не оставляйте без присмотра швейную машину

Шпулька

Шпулька — наиболее заметная деталь, с которой у портного происходит постоянное взаимодействие. Располагается она за выдвигающейся панелью под иглой. Чтобы достать шпульку из гнезда, потяните ее на себя и немного вверх. Таким образом вы отогнете небольшой захват и освободите элемент.

Шпулька необходима для поставки ниток, которые перед работой на нее наматывают из основной катушки. Происходит это автоматически – нить из катушки продевают в специальное отверстие шпульки. После этого деталь укладывают в гнездо, а катушку с нитками закрепляют на корпусе машинки. При активации маховика происходит вращение шпульки, которая наматывает нить на свою ось, катушка с нитками при этом так же вращается.

Для натяжения нити в процессе работы строение шпульки включает в себя маленький винт. Грамотно выставленные настройки исключают возможность пропуска верхних и нижних стежков. Портной может шить, не отвлекаясь на постоянные проверки качества. Внимательно проконтролируйте нить перед началом работы, излишнее ее натяжение вызывает постоянные разрывы. Посмотрите видео про идеальное натяжение нити.

Маленькая деталь, так называемый носик, предназначен для страховки катушки от случайных выпадений шпульки. Он крепится на двигающейся панели, которая отжимается пружинным механизмом от корпуса втулки. Если все работает, как задумано, то в системе не происходит сбоев. Пока эта деталь находится в правильном положении, шпулька надежно закрепляется в швейной машинке и ее невозможно вытащить. Для выполнения обратной сборки отогните носик, и, удерживая его в таком положении, вставьте шпульку на место.

Схема устройства швейной машины

Пользователь может видеть только внешнюю часть машины и ее рабочие детали, которые находятся снаружи устройства. Однако внутри расположен сложный механизм, понятный только профессионалам.

Главной деталью любой модели, даже самой современной, принято считать челнок. Производится он из качественной древесины, его основной задачей является перекладывание поперечных волокон в процедуре выработки ткани. К базовым частям, без которых не обходится ни один агрегат, можно отнести следующие составляющие:

Маховик;
Рукав;
Моталка;
Платформа;
Колесо, регулирующее необходимый вид строчки;
Стойка рукавная;
Обратный ход (ресивер);
Игольный держатель;
Пластина игольная;
Лапка;
Рукоятка поднятия и опускания лапки.

Эти элементы относятся к внешней части прибора, поэтому основной рабочий процесс кажется довольно легким. Сложная внутренняя система приводит в действие челнок при помощи множества дополнительных деталей. Челночное устройство позволяет создавать необыкновенные стежки разной формы, при этом манипуляции осуществляются быстро и качественно.

Отличие разных видов швейных машин

Широкий ассортимент современных моделей дает возможность выбора оптимального экземпляра, который удовлетворит индивидуальные потребности. Среди огромного модельного ряда есть различные виды швейных машин:

с ручным приводом — применяются в домашних условиях, за счет механического управления они просты в эксплуатации. Ручной привод позволяет обрабатывать разные ткани, даже кожу и джинс. Такие устройства редко требуют ремонта, отличаются долговечность и надежностью;
электромеханические — разработаны с электроприводом, управление приспособлением происходит вручную, приводится в работу при помощи переключателя. Такие агрегаты подразделяются на два типа: вертикальные и горизонтальные. Первые модели дешевые, ощущается довольно сильная вибрация, ширина строчки получается с ограничениями. Горизонтальные имеют преимущества — аппарат не резонирует, поэтому запутываний нити не происходит. Электрические приборы предназначаются для небольших работ, починки вещей;
электронные — предусмотрены для профессиональных целей. Встроенный дисплей с микропроцессором передают команды на экран. Такие модели отлично справляются со всеми типами тканей, даже с вельветом и гипюром. Управление осуществляется за счет педали, рычага подъема. При самостоятельном машинном контроле шитье выходит высокого качества;
оверлок — используется для обработки краев тканей с рыхлыми сплетениями. Основная часть моделей имеет ножи для удаления излишков припуска. Такая опция значительно экономит время в процессе шитья. Челнок в таких устройствах отсутствует, его опции выполняют специальные петлители. На дисплее указываются рекомендации по правильной установке нитей;
вышивальные — такой аппарат необходим для создания шедевров. Компьютерная программа позволяет украшать ткань вышивкой, применяя разную технику. При загрузке файлов следует подобрать требуемый размер пялец, после чего заправить нити необходимых цветов. Сама процедура не требует человеческого контроля, она осуществляется самостоятельно;
плоскошовные — это промышленное устройство с бытовыми модификациями. Самый подходящий вариант для обработки эластичных видов тканей. Стежок выполняется специальным образом, чтобы предотвратить растяжения материала. Такой экземпляр можно применять для трикотажа, полиэстера, стрейча.

Особенности установки электропривода

Установка электропривода на швейную машину может принести множество преимуществ и улучшить ее функциональность

Однако перед установкой необходимо обратить внимание на несколько особенностей

1. Совместимость с машиной

Перед приобретением электропривода необходимо убедиться, что он совместим с моделью вашей швейной машины. Разные машины могут иметь разный тип и размер привода, поэтому выбор нужно делать основываясь на спецификациях и рекомендациях производителя.

2. Технические аспекты установки

Установка электропривода на швейной машине может быть сложной задачей и требовать некоторых технических знаний. Если вы не уверены в своих способностях, лучше обратиться к профессионалу или проконсультироваться с инструкцией производителя

Важно правильно соединить провода, установить привод на нужном месте и регулировать его работу

Учитывая эти особенности, установка электропривода может стать отличным улучшением для вашей швейной машины. Она позволит повысить удобство использования и эффективность работы, а также расширить возможности при выполнении различных швейных операций.

Устройство и принцип работы швейной машины

Приводы швейных машин разделяют на 4 типа:

1) Электропривод с асинхронным электродвигателем переменного тока, редутором и фрикционными муфтами сцепления. Это фрикционный привод, снабженный понижающим редутором, который включается механически или с помощью фрикционной муфты, а также – удерживающим устройством тормоза, для останова рабочего органа в определенном положении. Приводы этого типа не позволяют автоматический запуск и останку швейного агрегата и смену частоты вращения главного вала.2) Электропривод с двумя двигателями, одним, основным – асинхронным трехфазным переменного тока и вторым – вспомогательным, который работает на более низкий частоте вращения является более усовершенствованный фрикиционный привод и привод, рассмотренный в пункте 1. Он состоит из тех же элементов, только плюс задействован второй двигатель для движения перед остановом.3) Привод с регулированием частоты вращения посредством изменения числа оборотов двигателя предоставляет больший возможности для автоматизации, дополненный тормозом, он позволяет останавливать рабочие органы оборудования в заданном положении. У таких приводов сложный и дорогостоящий двигатель например постоянного тока или серводвигатель.4) Электропривод с электромагнитной муфтой, используемой при пуске, останове и регулировании частоты вращения позволяет применять в качестве источника энергии обычный асинхронный электродвигатель переменного тока, но то же время автоматизировать эти процессы. Недостаток этого привода – сложная конструкция электромагнитных муфт и высокая стоимость.Также в швейном производстве есть большой резерв повышения производительности труда, он заключается в механизации и автоматизации процессов, особенно вспомогательных.Основные требования, предъявляемые к автоматизированному электроприводу в швейном производстве:1. Режим рабоиы повторно-кратковременный, частота включения до 1200 в час,

2. Необходим и автоматический и ручной пуск швейного агрегата

3. Необходим автоматический останов швейного агрегата по окончании операций с иглой,в основном с иглой кверху, для автоматической обрезки ниток. Допустимое отклонение должно составлять не более 9-10 процентов по углу поворота главного вала швейного агрегата. Оно обусловлено необходимостью обеспечить определенное положение игловодителя и нитепритягивателя, а также обеспецить запас нити для петлеобразования для перехода на следующий цикл.4. Диапазон регулирования вращения основного вала должен составлять не менее 50:1, чтобы обеспечить автоматичиский останов швейного агрегата с точностью для обрезки ниток.5. Автоматическое изменение частоты вращения основого вала швейного оборудования в зависимости от выполняемой операции должно происходить по команде от программы, например снижение частоты вращения на сложных участках строчки.6. Время пуска и останова швейного агрегата должно быть минимальным (доли секунды)7. Приводу необходимо иметь достаточно жесткую механическую характеристику, что вызвано необходиомостью стабилизировать частоту вращения приводного вала при непредвиненных изменениях нагрузки на валу привода.8. Необходима высокая надежность всех элементов, это связано с большой частотой включений.

Что такое швейная машина с прямым приводом

Основное отличие машины с прямым приводом от других типов швейных машин – это отсутствие приводящих ремней или шестеренок. Вместо этого, мотор находится непосредственно на оси шпульного механизма и передает вращательное движение основной оси машины. Это позволяет избежать потерь энергии и обеспечить более высокую скорость шитья.

Машины с прямым приводом обладают рядом преимуществ перед другими типами швейных машин. Благодаря более прямому и точному движению иглы, эти машины могут выполнять более сложные и детализированные швы. У них также более высокая скорость шитья и меньшая вероятность повреждений ткани.

Швейные машины с прямым приводом также обычно имеют меньший шумовой уровень и ниже потребление энергии, чем другие типы машин. Они также обладают возможностью регулирования скорости шитья для более точного контроля над работой. Это делает их более удобными и эффективными для использования.

Рекомендация	Действие
Правильная установка	Следуйте инструкциям производителя по установке.
Регулировка скорости	Выбирайте оптимальную скорость работы в зависимости от задачи.
Обслуживание	Регулярно очищайте поверхность привода и проверяйте его состояние.
Защита от перегрузки	Не перегружайте привод сверх его возможностей, избегайте работы с толстыми или плотными материалами.
