Инструкции к советским швейным машинам Чайка 132, 134 и 143

Основные неисправности и их устранение

Несмотря на то что швейные машинки «Чайка» являются довольно надежными устройствами, которые изготовлены из качественных материалов и предназначены для долгосрочного использования, производитель не исключает возникновения неполадок и поломок.

Возможные неисправности и методы их устранения описаны в инструкции по эксплуатации к устройству. Рассмотрим основные из них.

Поломка иглы

Чаще всего данная проблема возникает из-за неправильного положения нажимной лапки, неверного выбора конкретной иглы (либо если игла сама по себе является некачественной), а также в тех случаях, когда со швейной машинкой работает новичок.

Наладить данную проблему довольно просто, а сам метод устранения будет зависеть от причины поломки.

Рвется верхняя нитка

Если возникла данная проблема, то в первую очередь необходимо убедиться в том, что вы правильно заправили нитку. В процессе выполнения данного действия необходимо точно следовать инструкции. Также разрыв может произойти из-за того, что нитка слишком сильно натянута (в таком случае натяжение нужно ослабить). Еще одна причина – низкое качество нитки или самой иглы.

Чаще всего нижняя нитка рвется из-за того, что она изначально была неправильно заправлена в шпульном колпачке.

Пропуск стежков

Эта неисправность является одной из самых распространенных. Она возникает из-за использования лощеных ниток, неправильно установленной или неподходящей иглы. Если устранить эти неполадки, то процесс шитья будет проходить по всем правилам.

В этом случае вам необходимо проверить подъем зубьев и прижим материала. Скорее всего, причина кроется в этом.

Тяжелый ход

Если вы заметили, что машинка работает с большим сопротивлением, то вам следует очистить ход челнока от очесов и обрывок ниток, смазать машину маслом, очистить область под игольной пластиной или растянуть ремень.

Помимо описанных выше проблем, могут возникнуть такие неполадки, как стук подножки, проскальзывание ремня или отсутствие освещения

Они довольно редки, однако в случае их возникновения важно внимательно изучить инструкцию по эксплуатации

Так или иначе, ни в коем случае нельзя пренебрегать ремонтом швейной машинки (особенно если она шьет наоборот или запчасти пришли в негодность). При наличии достаточного количества технических знаний, а также в случае строгого следования инструкции ремонтные работы можно осуществить самостоятельно. В остальных случаях рекомендуется обратиться к специалисту.

Швейные машинки «Чайка» – это устройства, знакомые не одному поколению рукодельниц. Их история насчитывает более 100 лет. При этом на протяжении всего периода своего существования агрегаты были востребованы не только среди отечественных рукодельниц, но и за рубежом.

Стремление производителя расти, развиваться и постоянно улучшать качество своей продукции привело к тому, что швейные машинки «Чайка» до сих пор остаются конкурентноспособными и пользуются спросом на рынке.

С описанием и функциональными возможностями новой 750 модели швейной машинки «Чайка» можно познакомиться в следующем видео.

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки. Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо. Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

Настройка челнока швейной машины Чайка Как устроен верткальный челнок. Возможные его неисправности и способы их устранения. Челнок швейной машины типа Чайка.

Ремонт швейных машин Подольск Швейная машина Подольск со строчкой зигзаг точно такая же, как и швейная машинка Чайка. Поэтому ремонт и настройка этих машин практически ничем не отличается. Но у завода ПМЗ есть и другая модель швейной машины. Прямострочная швейная машина различных вариантов комплектации привода. Как выполнить ремонт такой швейной машины своими руками, подробно изложено в этой статье.

Шпулька для швейной машины Швейная машина Чайка очень «чувствительна» к разным «мелочам». Если шпулька будет иметь зазубрины на стенках, плохо вращаться в шпульном колпачке, то это приводит к появлению дефектов строчки, а вы будет думать, что уже пора выполнить ремонт швейной машины. На самом деле, достаточно заменить только шпульку.

Устройство и настройка швейной машины Начните ремонт швейной машинки Чайка с изучения ее устройства. Изучите, как происходит образование челночного стежка. Разберитесь, какие детали машинки могут влиять на ее работу и проверьте, в каком они состоянии. И лишь после обнаружения предполагаемых неисправностей, приступайте к их настройке и регулировке.

Смазка швейных машин Швейная машина Чайка способна работать без нареканий многие годы, если следовать инструкции по эксплуатации, где указано, какие ткани она может шить, как подобрать правильно иголку и нитку для каждого вида ткани. Старайтесь содержать швейную машину Чайка в чистоте и периодически смазывать. Тогда многие годы вам не понадобится ее настраивать и выполнять ремонт.

Модели швейных машин Чайка имеют отличия в настройке челночного хода

Если установить вышеуказанные параметры взаимодействия челнока и иглы, установить иглу точно по центу, заодно и заменить ее, отрегулировать натяжение нитки, то швейная машина «Чайка» будет работать относительно нормально. Но, к сожалению, на этом ремонт швейной машины Чайка еще не окончен. Еще есть много других настроек, достаточно сложных и необходимых, связанных с регулировкой положения челночного хода по отношению к игле. Но не зазору между носиком и лезвием, а величиной захода носика за иглу. Именно в этом параметре и скрыта главная причина петляния нитки снизу строчки и столь редкостного явления для швейных машин, как обрыв нижней нитки. Сложность изложения данного материала в том, что практически на любую модель швейной машины «Чайка» инженеры предусмотрели свои особенности настройки данного узла и мало того, требующего большого опыта.

Мы намеренно не будем давать подробные рекомендации о том, как его настроить, поскольку их выполнить самостоятельно практически невозможно. Мастер наладчик опытным путем подбирает одно единственное положение носика челнока относительно иглы, варьируя между появлением трех дефектов строчки: петляние нитки, обрыв нижней нитки и обрыв верхней нитки. Вкратце лишь отметим, что основное положение носика челнока регулируется по отношению к игле, когда она находится в левом положении, при левом уколе, выполняя строчку зигзаг. Пройдя мимо иглы чуть выше ушка, носик должен закончить свое движение и продвинутся дальше (влево) за иголку на 1-3 мм. Этот параметр 1-3 мм для каждой модели Чайки «свой» и именно от него и зависит, как будет формироваться строчка. Если челнок выходит слишком далеко за иголку он вытягивает лишнюю верхнюю нитку и появляются петли, если «не доходит» нитка может обрываться.

Для того чтобы изменить положение челнока (заход носика за иголку) найдите в крайней правой части вала, приводящего в движение челночное устройство, втулку-рычаг, соединенную с главным (верхним) валом. Ослабьте ключом крепление втулки, затянутое винтом М10 и немного проверните вал, удерживая его плоскогубцами. Другой рукой нужно удерживать маховое колесо. Настраивайте швейную машинку Чайка так, чтобы при левом уколе и правом уколе (строчка зигзаг) носик челнока уверенно захватывал петлю с иглы в обоих этих положениях. Если машинка все равно будет иметь дефекты строчки, тогда обращайтесь к мастеру по ремонту швейных машин.

All rights reserved / 2011 / Sewing-Master.ru / How to repair sewing machine at home by yourself / MY-Project

У вас есть швейная машинка, и вы любите шить? Тогда этот сайт для вас. Профессиональные мастера подскажут вам как выполнить мелкий ремонт швейной, вязальной машинки. Опытные технологи поделятся секретами пошива одежды. Обзорные статьи подскажут, какую купить швейную или вязальную машину, утюг манекен и много других полезных советов вы найдете на нашем сайте. Спасибо, что вы полностью просмотрели страницу. Копирование и перепечатка статей сайта «Швейный мастер» без согласия автора запрещена. Авторские права защищаются законом.

Общая информация о модели

«Чайка 142 М» — многооперационная швейная машина бытового предназначения.  Выполняет 12 видов строчек. Включает электромотор, ниткообрезатель, регулятор натяжения нитки. Хорошо подходит для пошива изделий изо льна, хлопка, шелка, шерсти.

Основные строчки — прямая и зигзагообразная. Может работать двойной иглой для создания декоративных швов, вышивания и штопки. Максимальная частота вращения главного вала составляет 1000 оборотов в минуту. Длина выполняемого стежка — до 4 мм, ширина строчки зигзаг — до 5-ти.

Функции натяжителя и цель настройки

Предназначение регулятора натяжения — пропустить через себя верхнюю нить с такой силой, чтобы получилась ровная и красивая строчка. Неправильная настройка данного механизма приводит к стягиванию материла, петлянию и обрыву нитки. Слишком большое натяжение рвет стежки и делает шов сморщенным, слишком слабое — приводит к формированию слабой и рыхлой строчки.

Устройство натяжителя современной модели

Современные швейные устройства отличаются от машин типа «Подольск», «Чайка 142 М», 143, 134 и др. Натяжение нитей у них настраивается автоматически. Конструкция регулятора более надежная и не рассчитана на ремонт в домашних условиях.

Регулятор натяжения состоит из:

• конусной пружины;
• двух тарелочек или дисков;
• шайбы с перемычкой;
• стержня-толкателя;
• компенсационной пружины;
• резьбовой оси.

Подготовка машины к правильной настройке

У «Чайки 142 М» и «Чайки 132 М» механизм натяжения верхней нити одинаковый. Но прежде чем приступить к настройкам, необходимо выполнить пробную строчку на лоскуте и осмотреть полученный результат.

Перед работой необходимо проверить исправность механизмов машины (фото: yuola-besplatnye-obyavleniya.ru)

Если шов получился с дефектами, нужно выполнить следующее:

1. Проверить заправку нити (проходит ли она через все нитенаправители, хорошо ли сматывается с катушки, не цепляется ли и не застревает).
2. Убедиться, что шпулька правильно вставлена в челнок.
3. Осмотреть диски регулятора натяжения и челночный механизм (не застряли ли там остатки нитки или другой мусор).
4. Проверить соответствие нитей и иглы типу обрабатываемой ткани.
5. Убедиться в исправности механизмов.
6. Осмотреть машину на наличие повреждений.

Настройка регулятора натяжения верхней нити

При правильном натяжении места переплетения верхней и нижней нити должны быть посередине сшитых тканей. Если сплетение находится на внешней поверхности ткани, натяжение слишком сильное, если с нижней стороны полотна — слишком слабое.

Для машины «Чайка 142 М» настройка регулятора верхней нити происходит следующим образом:

1. Чтобы ослабить натяжение, винт или колесо регулятора поворачивают по направлению уменьшения числовых делений.
2. Чтобы усилить натяжение винт прокручивают в сторону увеличения цифровых отметок.
3. Повернуть на целую цифру или половину отметки и сделать пробную строчку.
4. Продолжать действия пока шов не получится идеальным.

Проверка правильности установки

Необходимо взять лоскут ткани, проложить пробные строчки и осмотреть. Они должны быть ровными с обеих сторон материала. Если стежки стягивают ткань, а переплетения строчек видны на внешней стороне — натяжение слишком сильное. Если шов получился рыхлым, а сплетения стежков выступают на изнаночной части полотна — натяжение слабое.

Чтобы проверить натяжку нитки, выполняют пробную строчку на небольшом кусочке ткани (фото: okidoki.ee)

Чтобы проверить натяжение нижней нитки челнок нужно подвесить за кончик нити, которая идет из шпульки. Если он, после выполненных манипуляций, опустился на несколько сантиметров — значит удалось получить нужное натяжение. Нить натянута слишком сильно, если при подвешенном челноке шпулька не начинает раскручиваться. Если она делает это без усилий — натяжение слабое.

Последствия от неправильных действий

Ошибки в настройках натяжителя приводят к тому, что строчка получается неровной, материал стягивается, стежки начинают торчать из ткани. Помимо этого, нить может оборваться или образовать петляния.  В результате пошить изделие с красивыми швами, которое не пострадает после носки и воздействия стиральных порошков, не получится.

Натяжение нитей определяет качество строчки. Чтобы правильно настроить регулятор натяжения, необходимо изучить инструкцию. Подробнее о данном механизме у швейной машины «Чайка 142 М» рассказано в видео ниже.

Чайка 3

1. Класс: 116-2
2. Длина стежка: регулируемая
3. Мощность лампы: 15 Вт.
4. Вылет рукава: не менее 170 мм.
5. Масса в футляре: не более 18.5 кг.

Идеологический преемник предыдущей модели. Налицо небольшие корректировки во внешнем виде. Проведены первые работы над удобством пользования — добавлено два новых регулятора, немного снижен рабочий вес машинки (около 300г за счёт изготовления части материалов из более лёгкого металла).

Вдобавок к функциям предыдущей модели, она имеет 10 специальных лапок для пришивания пуговиц и штопки. Длина стежка стала регулируемой.

Выполняемые виды работ:

1. Прямая строчка одной иглой и сдвоенными иглами;
2. Зигзагообразная строчка одной иглой и сдвоенными иглами;
3. Смещение прямой строчки вправо и влево;
4. Обмётка края зигзагообразной строчкой;
5. Сшивание материала в стык;
6. Подшивка края с открытым и закрытым срезом;
7. Запошивной шов;
8. Изготовление петель, пришивание пуговиц, крючков, кнопок, кружев, тесьмы;
9. Аппликация, теневая гладь, ришелье, штопка.

Таблица совместимости номеров игл и ниток

Инструкция к швейной машине Чайка 3

Включает в себя:

1. Поиск и устранение неисправностей;
2. Как настроить машинку Чайка 3;
3. Как правильно заправить нитку;
4. Намотка шпульки;
5. Как установить иглу;
6. Установка строчек;
7. Тех. обслуживание.

Читать инструкцию онлайн:

Чайка 132М

1. Видов строчек: 4 шт.
2. Кол-во швейных операций: 23
3. Частота вращения главного вала: 1000 об/мин
4. Подъём нажимной лапки: не более 6 мм.
5. Длина стежка: 4 мм. (макс.)
6. Ширина стежка: 5 мм. (макс.)
7. Масса: 13.5 кг.

Первая электромеханическая модель серии. Выпуск начат с 60-х годов. Почти все экземпляры, которые сегодня можно купить, произведены в промежуток с 1980 г. по 1992 г. (фактический год прекращения производства), т.е. машины вполне приличного качества. Конечно, это ещё зависит от аккуратности предыдущего владельца.

Таблица совместимости номеров игл и ниток

Инструкция к швейной машине Чайка 132М

Включает в себя:

1. Настройку и регулировку;
2. Подготовку к работе машины со столом, с ножным и электрическим приводами;
3. Виды выполняемых операций;
4. Обмётывание петель;
5. Пошив различными видами строчек;
6. Как смазать машинку;
7. Как почистить челнок.

Читать инструкцию онлайн:

Ремонт швейной машинки Чайка

Основная неисправность у машин типа “Чайка”, выполняющих строчку зигзаг и на его базе несколько видов отделочных строчек – это пропуски, петляние нижней и верней нитки, а также обрыв нитки сверху и снизу. Именно эти неисправности и способы их устранения мы и рассмотрим в этой статье.

Обрыв нитки чаще всего случается именно у швейных машин типа Чайка. Первая причина, приводящая к обрыву нитки – загнутое острие тупой иглы, которое обрывает нитку во время ее движения. С помощью лупы очень хорошо видно состояние острия иглы.
Используйте исправные иглы и предназначенные для швейных машин Чайка, в соответствие с инструкцией.

Обрыв нитки может быть следствием многих неисправностей, например, если игла при входе в игольное отверстие касается его, то периодически нитка будет обрываться. При выполнении прямой строчки игла должна располагаться в центре отверстия игольной пластины, равномерно удалена от его сторон, а при выполнении операции зигзаг положение иглы L
должно быть одинаковым с R
.

Продольная установка иглы в центре игольной щели осуществляется смещением рамки игловодителя, закрепленной двумя винтами на коромысле, в верхней части машинки (прокрутите на строчке зигзаг маховое колесо и вы увидите это крепление).
Ослабьте эти винты и установите (на прямой строчке) иглу строго по центру (смещая рамку игловодителя). После этого проверьте положение иглы при левом и правом ее уколе. Надеюсь, вход иглы (при максимальной ширине зигзага), справа и слева будет равномерно удален от центра. Если она будет задевать край отверстия при максимальной ширине зигзага – обратитесь к мастеру, этот случай уже для него.

Подготовка к работе

В подготовке к работе важно запомнить последовательность действий. В зависимости от типа привода она будет меняться. После нескольких настроек удается запомнить алгоритм

И времени уходит гораздо меньше. О том, как подготавливается швейная машинка «Чайка 143», рассказывает инструкция по эксплуатации

После нескольких настроек удается запомнить алгоритм. И времени уходит гораздо меньше. О том, как подготавливается швейная машинка «Чайка 143», рассказывает инструкция по эксплуатации.

1. Открыть крышку и дверцу (рекомендуется использовать дверь в качестве опоры).
2. Установить головку.
3. Закрепить ее на панели.
4. Закрыть клапан и опустить головку.
5. Пропустить и закрепить ремень.
6. Подключить свет.
7. Повернуть фрикционный винт по стрелке.
8. Привести маховик в движение при помощи педали.
9. Завернуть фрикционный винт для рабочего хода.

Важно! Для слаженной работы устройства вовремя должна проводиться смазка маслом. Настройка на шитье поэтапно:. Настройка на шитье поэтапно:

Настройка на шитье поэтапно:

1. Повернуть маховик для установки нитепритягивателя в верхнее положение.
2. Вставить иглу и укрепить винтом.
3. Повернуть плоскую сторону колбы в сторону стержня лапки.
4. Поднять лапку.
5. Вытащить стержень. Поставить катушку.
6. Заправить нитку с бабины через направитель в нитепритягиватель.
7. Открыть пластину.
8. Вынуть колпачок и шпульку.
9. Ослабить винт.
10. Намотать нити на шпульку. Установить ее.
11. Заправить нить.
12. Заправить шпульный колпачок.
13. Завернуть фрикционный винт.
14. Опустить иглу и поднять ее вверх.
15. Извлечь челночную нитку.
16. Заправить нити под лапку.
17. Отрегулировать подъем двигателя в соответствии с материалом.

Важно правильно подготовить машинку к процессу шитья. Это поспособствует долгим годам работы с устройством и качественному пошиву. Запомнить алгоритм легко

Запомнить алгоритм легко.

Как смазать швейную машинку «Чайка»

Любая техника требует к себе повышенного внимания и периодического обслуживания. Если за ней не ухаживать, то проблемы не заставят себя ждать. Поэтому, рекомендуется соблюдать регламентные сроки технического осмотра, которые установлены производителем.

Чтобы машинка служила исправно и долго, ее необходимо периодически смазывать. Если заметен тяжелый ход машинки, будто ее «что-то держит», значит, пора осмотреть челнок. Возможно, он засорился остатками ниток, волокнами ткани или просто пылью.

Как правильно смазать механизм?

1. Иголку поднять в верхнее крайнее положение.
2. Вынуть шпульку с колпачком.
3. Вытащить челнок.
4. Очистить место посадки челнока от пыли при помощи небольшой щеточки.
5. Капнуть масло на моталки.

Уход, смазка. Инструкция к швейной машине Чайка, Подольск

Для обеспечения легкого хода машины и предупреждения износа все места, указанные стрелками, должны смазываться одной-двумя каплями индустриального масла И-20А ГОСТ 20799-75.
Места смазки головки машины (рис. 17)
Места смазки механизма зигзага (рис 19)
Чистка и смазка челночного устройства (рис. 20)
Тяжелый ход машины, а иногда и заклинивание может происходить от загрязнения хода челнока. Ход засоряется обрывками ниток, очесами ткани, пылью.
См. также Смазка швейных машин
Для чистки хода челнока необходимо игловодитель поставить в верхнее положение. Вытащите шпульный колпачок 1, поворотом пружинного замка на себя снять накладное кольцо 2, вынуть челнок 3

Гнездо челнока 4 осторожно очистить щеткой-кисточкой от пыли грязи, ниток. При этом не допускается для чистки применять металлические предметы, чтобы не повредить чистоту рабочей поверхности Направление для челнока в корпусе хода и шпиндель моталки смазываются также 1-2 каплями масла.

Швейная машина Чайка. Ремонт и настройка

Швейная машина “Чайка”, пожалуй, самая популярная модель швейной машины для дома, несмотря на обилие импортных швейных бытовых машин в магазинах. В свое время купить Чайку пришлось за немалые деньги, и она вроде шьет хорошо, вот только иногда петляет, в остальном же все целое и невредимое. Действительно сломать швейную машинку Чайка почти невозможно. Корпус из алюминия, детали все металлические, узлы крепкие и надежные – все в стиле советской техники. Но вот, к сожалению, строчка петляет
практически “с рождения”, в строчке иногда появляются пропуски, особенно на зигзаге и стучит при пошиве, словно пулемет.
Завод изготовитель прилагает в комплекте инструкцию для швейной машинки Чайка, где подробно указано как пользоваться машинкой и выполнять различные операции, даже имеется электрическая схема электродвигателя, устройство педали, но вот ни слова о том, как настроить и выполнить хотя бы мелкий ремонт швейной машины Чайка. Мы попытаемся восполнить это пробел инструкции и дать несколько рекомендаций как выполнить ремонт швейной машины Чайка своими руками.

Комплектация поставки

Есть более 5 вариантов комплектов поставки. Это позволяет швее выбрать оптимальный для размещения в домашних условиях и особенностей работы. Есть поставка машинки в столе. Можно приобрести устройство на подставке для небольших помещений.

Варианты комплектов поставки:

• устройство с ножным приводом в столе. Удобно в том случае, если хранить швейные принадлежности негде. А машинка не требует частой перестановки. Ножной привод имеет некоторые недостатки;
• машинка с электроприводом без стола на подставке. Продается в футляре. Экономит место. Но ткани и другие принадлежности все равно потребуют дополнительной площади. Легко переносится;
• вариант с электроприводом в столе;
• устройство с ручным приводом на подставке.

Футляр для машинки может быть мягким. В таком случае ее дополнительно укладывают в упаковочный ящик.

Важно! Смазка должна использоваться по правилам, прописанным в инструкции. Вещество должно предназначаться для использования в модели

А также отвечать другим требованиям.

К машинке прилагается также инструкция по эксплуатации. Набор принадлежностей вкладывается в упаковочный ящик. Обязательно должно быть свидетельство с гарантийным талоном. К машинкам с электроприводом добавляется присоединительный шнур. Если управление ножное, добавляется ремень. Также должны прилагаться винты. При покупке б/у машинки нужно уточнять комплект.

Приобрести машинку можно в столе или на подставке. Также есть варианты с электрическим и ножным приводом. При покупке устройства с рук необходимо уточнять наличие руководства для правильной эксплуатации.

Регулировка вертикального положения иглы

Поперечное положение иглы регулирует стержнем, укрепленным на пластине с двумя винтами, и пластиной прижимающей рамку игловодителя к стержню кронштейна. Регулировка этого узла достаточно сложная и требует опыта, но, к сожалению именно этот механизм способен самопроизвольно сбиваться при работе, особенно электрической швейной машинки Чайка. Поэтому, если вы решили самостоятельно ремонтировать свою швейную машинку, следует научиться регулировать положение иглы, поскольку смещение иглы вперед – причина ее поломки, а смещение в сторону от швеи – причина пропусков.

Регулировка положения иглы требует профессиональных знаний и опыта. Если вы не уверены, что сможете самостоятельно ее выполнить, обратитесь к мастеру, поскольку она может быть причиной сбоя работы других узлов, ремонту которых невозможно научиться по скучной книге, напичканной техническими терминами и схемами.

Можно добавить, что при использовании кривой иглы на носике челнока могут образоваться зазубрины, которые “размохначивают” нить и обрывают. Носик челнока и должен быть идеально гладким и острым, без шероховатости. Состояние его можно определить, проведя ногтем по краю носика или с помощью лупы. Винт затяжки прижимной пластины не должен быть в зазубринах, ручка защелки должна четко фиксироваться и поверхность его должна быть чистой и гладкой. Сам челнок тоже должен быть идеально чистым, без зазубрин и ржавых пятен.

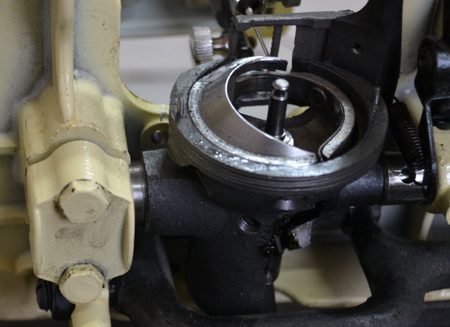

Настройка положения челнока швейной машины Чайка

Неправильное положение челнока швейных машин Чайка, по отношению к игле приводит к обрыву нитки, пропускам стежка и другим дефектам строчки.

Кроме вышеуказанных причин, пропуски появляются из-за неправильного положения челнока в момент встречи с иглой. Носик челнока не захватывает образовавшуюся игольную петлю, проходит мимо нее и образуется пропуск. Причинами появления пропусков стежков в строчке могут быть и многие другие факторы, например «крученая» нитка, погнувшаяся игла, толщина ткани не соответствует толщине иголки и др. Но все же, именно из-за слишком большого зазора между лезвием иголки и носиком челнока чаще всего и появляются пропуски.

Для того, чтобы правильно выставить положение встречи носика челнока и иглы необходимо приблизить носик челнока к лезвию иглы. Поверните машинку набок и найдите (с левой стороны) крепление челночного хода, затянутое двумя болтами на М10. Отворачивать их нужно накидным ключом, в худшем случае рожковым, но не плоскогубцами

Осторожно, чтобы не «сорвать» грани болтов, ослабьте это крепление. Ни в коем случае не выкручивайте их полностью

Если вы будете выполнять эту регулировку впервые, но нужно немного подумать. Дело в том, что не сразу понимаешь, какая связь между этими винтами и положением носика. Возникает желание подвинуть челночный ход на себя или от себя. На самом деле, вытягивать его гвоздодером или забивать молотком не нужно, он легко поворачивается на своей оси. Это очень важный момент и неопытному человеку сложно сразу понять, о чем идет речь.

Итак, аккуратно, можно с помощью мощной отвертки подвиньте (поверните) челночный механизм так, чтобы носик челнок был почти вплотную с лезвием иглы. Предварительно вы уже должны снять игольную пластину, лапку и опустить иглу на уровень носика челнока. Чтобы точнее выставить этот зазор используйте лупу. Обязательно прокрутите швейную машину несколько раз и убедитесь, что носик не попадает в иглу, а сам зазор не изменился. При затяжке крепления челночного хода (2-х винтов) ход может сместиться. Затягивайте крепление в несколько этапов, постоянно меняя стороны затяжки. Точно так, как вы приближали носик к игле, можно и отдалять челночный ход.

Новые модели швейных машин «Чайка»

Сегодня российский бренд «CHAYKA» представлен совершенно новой продукцией. Швейное оборудование компании не только изменилось внешне, но и приобрело массу дополнительных функций, положительно сказывающихся на популярности моделей.

Обновленная линейка продукции от производителя:

Chayka 745 М – в ассортименте машинки уже 34 программы. Оснащена автоматическим нитевдевателем и способна создавать петли в авторежиме.

Chayka New Wave 715 – электромеханическая модель с вертикальным челночным механизмом. Выполняет до 14 швейных операций. Имеет съемную платформу.

Chayka New Wave 4030 – относится к разряду электронных швейных машин, выполняет 48 операций

Chayka New Wave 977 – более сложная компьютеризированная модель, выполняющая до 100 швейных операций. В данной машинке установлен горизонтальный челнок.
